凯德姆阀门发布新品:双球密封球阀和非标特种闸阀

发布时间:2010-03-16  作者:  点击数:2473
   上海凯德姆调节阀制造有限公司是高中压阀门的专业制造企业。为了使企业稳定快速发展,使凯德姆成为业内领航企业,该公司先后从国有老企业引进了一些知名的专业人士,公司目前已拥有多名政府津贴国家级高工,总工和企业高级技术人员。优异的环境、良好的待遇留住了这些优秀技术人才,他们的丰富经验和知识在工作中也得到了充分的发挥。在这些技术人员的共同努力下,凯德姆阀门先后开发了有国内先进水平的金属硬密封蝶阀、抽气截止阀止回阀闸阀、高温高压电站调节阀、高压电站阀门、金属硬密封球阀,公司的知名度和市场占有率在科技进步中快速提升。
    最近该公司又设计开发出两款新产品:双球密封球阀和非标特种闸阀(型号:VXF649-900Lb)。其中,双球密封球阀已经获得国家专利(专利号200720069807.6)。而非标特种闸阀由于材质特殊,国内生产同类产品企业并不多,这款产品的研制成功,为凯德姆走向科技创新型企业奠下了一个新的基础。
双球密封球阀概述:

双球密封球阀 专利号200720069807.6
研发背景:
    阀门被广泛用于生产和生活中,阀门使用时间久了常常要产生污垢或者破损,因此,使用一段时间以后需要对阀门进行检修或者清洗;另一方面,与阀门相连接的管道使用日久后也难免发生损坏,因此有时需要对管道进行检修。
    在检修之前,需要将管道里的流体排尽,传统的阀门通常是将管道的两端关闭,将管道内剩余的流体排尽,这种做法有两个弊端:一、在检修之前需要排尽大量的液体,排出的流体需要一个较大的存放空间,有时候,寻找一个这样大的库存空间是有难度的,尤其是当流体为一些特殊液体时更是如此;二、将管道内大量的流体排出也会造成流体的流失,在能源日渐匮乏的当今也是一种浪费。
为了克服上述阀门之不足,有必要开发一种方便检修的阀门。
    同时,在管道内输送的流体的温度常常要发生变化,有时候,对流体温度有特殊的要求,因此需要在管道内保持一定的流体温度,以便进行检测。
使用特点:
    本实用新型公开一种双球密封球阀,包括一阀体、两个球阀和一个旁通阀,在阀体上并列设置两个球阀,介于两个球阀之间的阀体侧面上设置一个旁通阀。关闭其中一个球阀、开启旁通阀即可排尽管道内的流体,然后进行检修,操作简单、方便,另外,本实用新型结构简单、紧凑,使用寿命长。
应用技术规范:

设计执行标准:

API 6D、API 608、API 607、BS5351、GB/T1223

压力力温度等级:

ANSIB16.34、GB/T9131

结构长度:

ANSI B16.10、GB/T12221

连接尺寸:

ANSI B16.5、ANSIB16.25、GB/T9113、GB/T12224、JB/T7

压力等级与公称压力和公称通径:

阀门适用用温度和材料:

压力等级:

150、300、600

适用温度(℃):

-46~300

公称压力:

16、25、40、64、100

主体材料:

WCB、CF8、CF8M、CF3、CF3M、A105、F11、F22、304、316、316LZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

公称通径:

(SIZE) 1/2″~8″
(DN)15mm~200mm

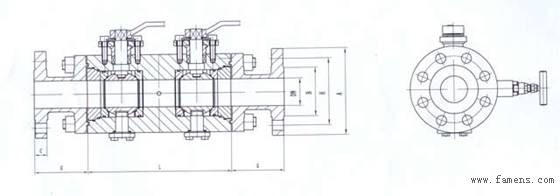

结构示意图:

非标特种闸阀简述:

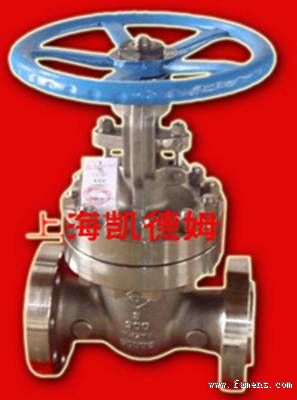

非标特种闸阀 型号:VXF649-900Lb
技术参数表:

使用介质:

石油,石化,化工等原料

温度:

150度-650度

标准规格(NPS):

2”-36”

主体材料:

A494GR.N-12MV(耐蚀耐热镍基合金B+HF), CF8, CF8M, CF3, CF3M, C5, WC9, WC6, CD4MCU, LCB

压力等级:

150Lb,300Lb,600Lb,900Lb,1500Lb

特殊处理:

密封采用德国特殊技术,喷陶瓷、司太立、碳化硅等材料

端部处理:

按照标准或客户要求制造

设计制造标准:

API600

压力-温度基准:

ANSI B16.34

结构长度标准:

ANSI B16.10

法兰连接端尺寸:

ANSI B16.5

检验和试验标准:

API598
