HCB气动平衡笼式调节阀是一种双密封力平衡式的笼式调节阀,阀体流道流线性好,相对于同类老式阀:流量系数和可调比提高30%,重量和高度下降30%,套筒结构有利于减小噪音、减小闪蒸和空化对阀芯的破坏;双座结构允许压差大,适用于工作压差较大、泄漏要求不严的干净介质场合。
当压力大于1.5MPa,或温度大于250℃时,密封面应堆焊耐磨合金以提高密封面的可靠性与使用寿命;工作条件比较恶劣、性能指票要求较高、需要更小尺寸和重量时,建议优选多功能调节阀。

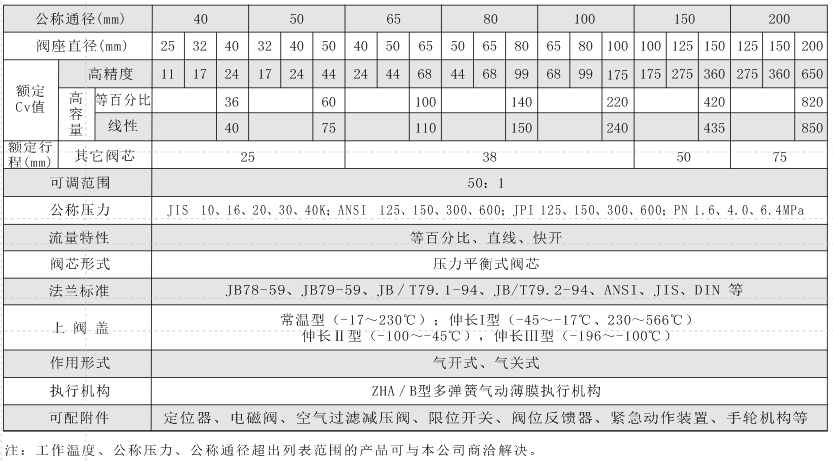

HCB气动平衡笼式调节阀主要技术参数
HCB气动平衡笼式调节阀主要性能指标
泄漏率:IV级,小于额定流量的10-4
回 差:不带定位器,小于全行程的3%; 带定位器,小于全行程的1%
基本误差:不带定位器,小于全行程的±5%; 带定位器,小于全行程的±1%
死 区:不带定位器,小于全行程的3%; 带定位器,小于全行程的1%
HCB气动平衡笼式调节阀主要零部件材料
阀体材质:WCB、304、316、316L、耐腐蚀合金等
芯座材质:304、316、316L、耐腐蚀合金等
膜片材质:丁腈像胶夹尼龙布
