实例浅析气动高温调节阀的维修

发布时间:2017-06-12  作者:  点击数:1257

什么是高温调节阀,高温调节阀的定义是什么?

调节阀按使用温度来划分,一般来可以分为以下几种:

1、-40℃~200℃,我们一般称之为常温调节阀,即普通调节阀产品。

2、200℃~350℃,我们称之为中温调节阀,需要进行散热处理。

3、大于350℃以上,我们称之为高温调节阀,需要进行特殊结构设计。


*注:一般我们习惯于将大于200℃的调节阀称之为高温调节阀,本例结合实际工作中遇到的调节阀维修情况做现场分析与报道。

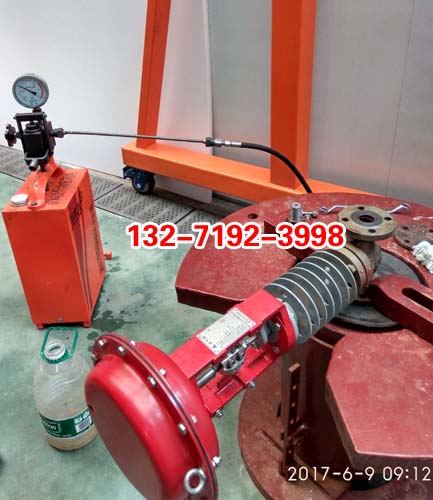

本案例高温调节阀的故障分析

客户反应:调节阀泄漏大,稳定效果不好

    我们拆开阀体后发现,阀芯上有一道道的痕迹,同时,客户证实其流通的介质不纯净(含有细微的颗粒)。

结果分析

1、由于调节阀长期工作于含固体颗粒的介质环境中,因此造成了对阀芯的冲蚀(那一道道痕迹),我们同时检查了一下阀座,发现阀座也有一丝痕迹。

2、根据阀芯的磨损范围发现,阀芯只有4.8mm的范围处于磨损状态,初步怀疑该高温调节阀长期处于小开度(开度约为30%)工作范围,经与客户联系了解后,证实了我们的猜测是正确的。



处理方案:

1、更换阀芯和阀座,考虑到客户的介质不纯净(含固体颗粒),为了提升调节阀的使用寿命, 我们采用阀芯、阀座的密封面堆焊硬质合金,以增强硬度。

2、由于此调节阀长期处于小开度工作,为了进一步提升调节阀的使用寿命,我们缩小了调节阀的流通能力,使之正常工作状态下处于60%左右的开度范围。

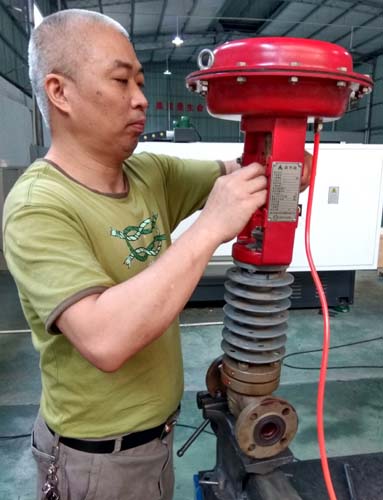

工作人员正在连接调节阀与气动执行器
