尿素装置专用调节阀(尿素P4阀) 高压调节阀维修案例分析

发布时间:2017-11-23  作者:  点击数:1572

      尿素装置专用调节阀尿素P4阀高压调节阀维修案例分析;日前,收到一台7年前为国内某大型化工企业生产的尿素专用高压调节阀(即P4阀)维修服务要求,收到此高压调节调节阀后我们先进行了相关检查:发现高压调节阀门动作正常,初步估计是长时间(使用时间已经超7年)服役后对阀门的芯座造成了磨损、冲蚀,导致调节阀的调节性能下降。故借此机会为大家分享一下高压调节阀的维修实例。

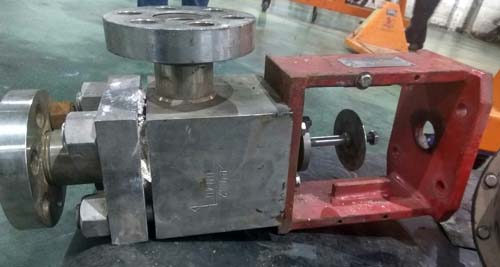

    从图片上分析,此高压调节阀(压力等级PN320  口径DN40)虽然历经7年的风雨沧桑,但其阀体仍然保持完好,仅支架漆面略有损伤。

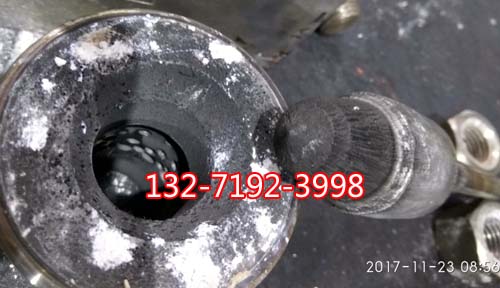

    从拆开后的图片分析,果然如我们所预计:阀门长期处于大压差、高压力环境下对阀芯座造成了汽蚀、冲蚀、磨损严重(出现了冲蚀条纹及蜂窝孔)。


扩展阅读

1、高压调节阀的常见故障分析
    1、阀门无法动作:检查执行器是否动作,阀杆是否被卡死;
    2、阀门调节性能下降:大多是由于阀芯座汽蚀、冲蚀造成磨损严重,一般更换阀芯座即可
    3、阀门振荡、噪声大:阀门选型不当或者结构设计不合理。

2、反汽蚀高压调节阀(己获国家专利)介绍
    由重庆普惠斯阀门公司研制的反汽蚀角形高压调节阀(己获国家专利),经过客户长期的使用与反馈:结构简单、维护方便、提升了高压调节阀的使用寿命。该反汽蚀高压调节阀结构示意如下图所示,它采用的是“孔板+单座调节阀+套筒调节阀”三级节流结构:

 ◆一次节流——接管缩径(①处)
   相当于孔板节流,约占总压降的10%
 ◆二次节流——单座节流(主节流②处)
   单座阀的结构,约占总压降的30%。
 ◆三次节流——套筒节流(③处)
   套筒结构,约占总压降的60%。
