韩国YT定位器订货须知解析

发布时间:2010-10-25  点击数:1534

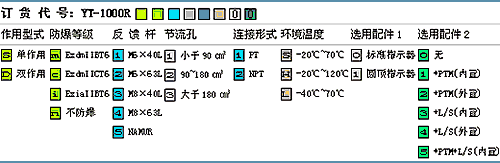

   韩国YT定位器的产品说明书或产品样本里都注有(如下图)订货代号,订货时务必要正确选择选项。
   例:YT-1000Sc331S00
  说明
  作用形式:根据执行机构的驱动方式来划分。
  双作用: 执行机构气缸的两边都是空压,通过压差动作的形式。
  单作用: 执行机构使用利用弹簧的单作用形式。即 气缸隔膜的一边是空压,另一边是弹簧。

  防爆等级:根据防爆性能来划分。
   m.ExdmIIBT6 :IEC指定的标记方式,表示内压防爆型,可在包含乙烯或具有同等危险性的气体或蒸汽的大气环境使用。
   c.ExdmIICT6 :IEC指定的标记方式,表示内压防爆型,可在包含乙炔,氢气或具有同等危险性的气体或蒸汽的大气环境使用。
   i.ExiaIIBT6 :IEC指定的标记方式,表示本质安全型,可在包含乙烯或具有同等危险性的气体或蒸汽的大气环境使用。
   n.不防爆    : 表示只能在没有爆炸性气体或蒸汽的大气环境使用。
  反馈杆:根据气缸的上部的轴的大小和插槽的形状来划分。
  节流孔:根据执行机构气缸的内部体积来划分。
    1.小于90㎤ : 表示气缸的内部容积大小小于90㎤。
    2.90~180㎤ : 表示 气缸的内部容积大小在90~180㎤。
    3.大于180㎤: 表示 气缸的内部容积大小大于180㎤。
  连接形式:气源连接时的接口形式。
    1.PT: 气源接口是PT形式。
    2.NPT: 气源接口是NPT形式。
  环境温度:定位器的使用环境等级来划分。(防爆型只在S时有效)
    1.S -20~70℃ : 可在环境温度在-20~70℃范围内使用。
    2.H -20~120℃: 可在环境温度在-20~120℃范围内使用。
    3.L -40~70℃ : 可在环境温度在-40~70℃范围内使用。
  选项1:调节阀开度指示器
    0.标准指示器:采用平板型指示器,可在定位器上方确认阀门开度。
    1.圆顶指示器:采用半圆形指示器,可在远距离确认阀门开度。
  选项2:定位器上外置或内置阀位变送器或限位开关
    0.无:表示标准型定位器,不带任何附加装置。
    1.+PTM(内置):表示标准型定位器内置阀位变送器,可以把当前阀门的开度用4~20mA 电流信号反馈。此型号不能选用防爆型结构。
    2.+PTM(外置):表示标准型定位器外置阀位变送器,可以把当前阀门的开度用4~20mA电流信号反馈。此型号可以选用防爆型结构。
    3.PTM+L/S(内置):表示标准型定位器内置阀位变送器和限位开关,此型号不能选用防爆型结构。此型号可以带圆顶指示器。
    4.PTM+L/S(外置):表示标准型定位器外置 阀位变送器和限位开关,此型号可以选用防爆型结构。
    5.+L/S(内置):表示标准型定位器内置限位开关,此型号不能选用防爆型结构。
    6.+L/S(外置):表示标准型定位器外置限位开关,此型号可以选用防爆型结构。
