提高气动调节仪表放大器排气量的改造措施

    在气动调节仪表技术条件中规定：输出端连接60mm管道（内径Ø6mm）传递时间不大于6s，如果超过这个时间，则调节器调节阀有故障就必需加以排除。

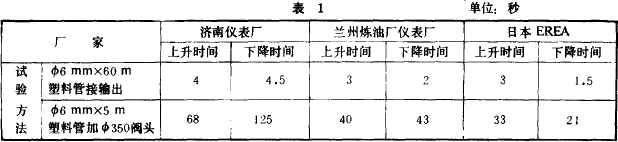

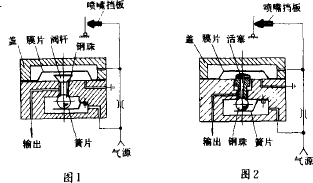

    由于气动调节仪表的能源是压缩空气，导致传递时间慢的原因，除了拾出管道上有节流和漏气外，问题大多出现于气动放大器上。国产基地式气动调节器的放大器基本上有两种形式：一种是阀杆式（图1），一种是活塞式（图2），这两种形式都是耗气式的。我们在使用现场曾对济南仪表厂、兰州炼油厂仪表厂和日本仪表厂的气动放大器做过传递时间试验（表1），结果是日本表的传递时间较快，而济南仪表厂的仪表传递时间较慢。



    针对传递时间慢的气动放大器，我们适当加大了活塞的进气孔和排气孔，具体尺寸是将Ø2加大到Ø2.5将Ø1加大到Ø2.3（图3）。结果有明显改善（表2）。


    从以上改进看出，排气量的加大并不说明耗气量大，当排气量加大时下降速度明显加快，此种结构的耗气量大小决定于活塞上端直径与放大器座的配合孔径间隙。当输出压力在0.7∼0.8Kgf/cm²时，活塞式放大器最大耗气量为1801/h，阀杆式放大器的最大耗气量为2501/h。当然这两种结构的阀门放大器各有优缺点，阀杆式放大器的优点是上下移动灵活、不容易产生摩擦，缺点是下移动容易歪斜、输出压力线性不好。活塞式放大器的优点是上下移动平稳、放大器的线性好，缺点是加工不好会造成摩擦。
