适用于恶劣工况SLV刀闸阀结构特点介绍

发布时间:2011-03-07  点击数:13473
    刀闸阀是EBRO自2005年瑞典Stafsjö公司加入后扩展的产品领域,其在造纸领域有广泛的应用。一直以来,EBRO-Stafsjö投入很大的资源专注于新产品的研究与开发。通过与应用行业紧密接触,EBRO-Stafsjö发现恶劣的工况需要高性能的产品,不同的问题需要不同的解决方案,SLV刀闸阀就是根据客户的需求针对浆液和耐磨领域研发的产品,这些领域特别强调产品的可靠性和低生命周期成本。
    对于耐磨领域,由于介质的磨损性较大,调节阀产品结构方面比较注重全通流量特性,一方面尽量减少管道内介质流动阻力,更重要的是可以减少介质对于阀门内部突兀物的磨损,尤其是阀门密封面突出时,如介质流速较快,长时间对密封面的冲刷必将造成阀门无法关闭。同时要求介质流通通道尽量保持一致,避免变径,如果产生缩颈现象,介质流速会增大,相应的对阀门的磨损性加强;如果产生扩径现象,容易产生涡流现象,增加涡流位置的磨损;同样阀板的耐磨性也是关键,必然采取提高阀板表面的硬度、耐磨性的措施。
   对于耐腐领域,要求与介质接触的所有部件都要满足防腐要求,材料的特性和性能对于安全保障至关重要,势必增加原材料成本,可以从材料种类替换提出解决方案,比如金属材质更改为橡胶材质等,如果对于氯离子含量为30000ppm的常温浆液,金属只能选择1.4469的双向不锈钢甚至更高性能的不锈钢,但如果改用三元乙丙橡胶材质,在满足使用要求的前提下,材料成本无疑降低许多。
    SLV刀闸阀的结构特点
    SLV刀闸阀属于对夹式的浆液阀门,内衬橡胶材质,双向密封,阀体主要由单片或双片铸铁铸造成型,表面采用环氧树脂涂层,有效增加对外界的抗腐能力。阀板主要以304、316、双向钢及不锈钢表面镀铬处理等多种选择,一方面提高耐腐蚀性,另一方面镀铬处理提高了阀门表面硬度,有效地抵抗介质对阀板的磨损。阀座的独特结构保证了密封性,阀门全通径提高了介质的流通性、减少压力损失及对阀板的磨损。

    产品及结构特点
    SLV刀闸阀应用范围比较广,如耐磨、耐腐及不同压力和温度的介质,尤其适用于浆液等含固体颗粒的介质。其结构特点包括:
    阀门全开时无任何金属部件与浆液接触;
    双向密封,零泄露;
    消除涡流、减少压降;
    阀座无死角,保证阀门全关;
    阀座带有一体化的法兰垫片和嵌入式加强环,保持形状及在孔中的位置,且阀座易于更换;
    阀体、闸板和阀座的优化设计使得动作时阀座磨损最小;
    阀体和其他碳钢部件表面环氧树脂涂层;
    Stafsjö独特的填料函TwinPack保证密封良好;
    阀门配备闸板防护装置;
    塞杆防护避免活塞杆受到外部磨损;
    可拆卸底盖(可选)和清洁孔保证残留物排出;
    模块化结构,便于安装不同执行器。
    阀座密封原理

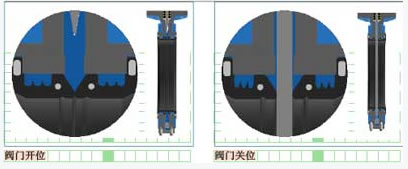

    SLV阀门两片阀座分别安装于阀体两侧,阀座内含嵌入式PTFE加强环,保证阀门在开启和关闭时阀座的圆度,阀座在轴向可弹性移动。当阀门打开时,两片阀座在相向膨胀移动,彼此贴合在一起,形成封闭管道,介质只能与阀座接触;当阀门关闭时,独特的阀板将两片阀座密封面分开,阀座被压缩,在弹力作用下有效密封阀板,同时关闭瞬间的残渣通过阀门底部排出。
    结论
    EBRO-StafsjöSLV刀闸阀凭借着超强关闭性、全通径和有效的填料密封及经现场验证的优良性能,在有磨损、腐蚀和含有颗粒的浆液工况具有广泛的应用场合。
