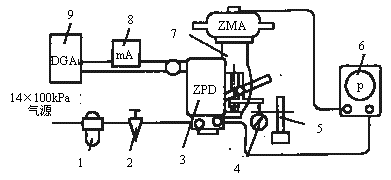

答：调校连接图如图10－20所示。
调校方法（以配正作用
执行机构的
调节阀为例）：
①校正比例臂位置 （a）将外调整螺母按执行机构的行程固定于比例臂相对应的刻度上，并将滚轮置于槽板内，使之能自由滚动，又不至脱出。槽板应水平安装。
（b）校正好比例臂位置。将气源调节至1.4×100kPa，给定1.2mA电流信号，使调节阀阀杆行程为50%，通过调整阀杆位置的升降，使比例臂处于水平位置，这一点十分重要，否则将出现线性不好，甚至产生故障。
②零位调整和量程调整 （a）零位调整。给定信号电流4mA，通过顺时针（输出增大）或反时针（输出减小）旋动调零螺钉，使输出压力为0.2×100kPa左右，或感觉阀杆有微小的位移即可。
（b）量程调整。给定信号电流8、12、16、20mA，使阀杆行程对应值为25%，50%，75%，100%（观察百分表），或使输出压力值为0.4，0.6，0.8，1.0×100kPa左右，若量程偏大或偏小，可通过移动外调整螺母左右位置来调整，往左移动，量程减小，反之，量程增大。每调整一次行程，零位需重新调整。
（c）通过几次零位和量程的反复调整合格后，给定信号，观察其稳定性和重复性，然后即可投入运行。
