调节阀常用的旁路阀组合方案浅析

旁路组合形式较多，现举常用的4组方案（见图11-6）进行比较。
   （a）方式：这是过去习惯采用方案，旁路可以自动放控，但由于两个切断阀在调节阀一根管线上，难于拆卸、安装，且所占空间大。
   （b）方式：这种方案比较好，布置紧凑，占地面积小，便于拆卸。
   （c）方式：这种形式也比较好，便于拆卸，但占地面积比方案（b）大一些。
   （d）方式：这种方案只适用于小口径的调节阀，否则，执行机构安装位置过高，装拆均不方便。

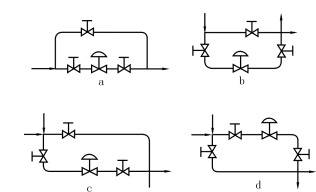

            图11－6  常用调节阀旁路组合形式
