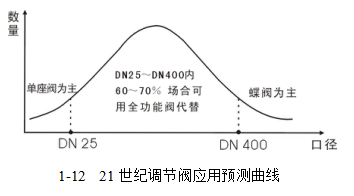

21世纪调节阀的主打产品多功能调节阀;从前述的“结构——功能”分析:直行程调节阀存在9个不足,而角行程调节阀较好地弥补了这9个缺陷,我们将其归纳于表1-2中。作者预测21世纪调节阀的应用,用正态分布曲线来描述,见图1-12。
表1-2
比较 | 直行程阀(见图1-7) | 角行程阀(见图1-8) | ||
从流路上看 | S流路复杂 | 1、流阻大,Kv值小。2、漩涡死区大,介质易沉淀造成堵卡。3、尺寸大,笨重。4、尺寸大,外观差 | 直通流路简单 | 1、流阻小,Kv值大(大1.5~3倍)。2、介质直通,“自洁”好,故防堵好。 3、尺寸小,重量轻(轻50~80%)。4、尺寸小,外观好。 |
从结构上看 | 阀芯上下运动导致结构缺陷 | 5、阀芯上下运动易把介质带出,阀杆密封差; 6、单密封类阀为不平衡式结构,压差易把阀芯顶开,故允许压差小。 7、双密封类阀解决了允许压差小的问题,但泄漏大。 8、高速流动介质直接对着阀芯头部冲蚀,故耐冲蚀性能差。 9、阀芯上下运动与上下振动同拍,故易产生共振。 | 阀芯转动结构缺陷减小 | 5、阀杆转动介质向外渗漏困难;转动摩擦小,可采用密封性能更好的填料,使密封寿命提高2~3倍。 6、阀芯转动,不平衡力矩为“力×力臂”,因力臂小,力矩小,故允许压差大(可大到P1)。 7、阀芯为球面,与密封面相切,接触良好,故泄漏小(可小10~100倍)。 8、阀芯可放在阀腔内侧,避开介质直接冲蚀,故耐冲蚀性能好。 9、阀芯转动与上下振动不同拍,故消除了上下共振。 |
由于全功能阀汇集了角行程的各项优点,再加以创新改进,从而提高和完善了调节、切断、克服压差,防漏、防堵、耐蚀、耐温等功能,并且超轻、美观,所以全功能阀将成为21世纪调节阀产品新的里程碑。换句话说21世纪将以角行程阀为主,而角行程以全功能阀为主,其次,以球阀、蝶阀作为补充。
