根据国家标准《工业
锅炉水质》GB157622001和《火力发电机组及蒸汽动力设备水气质量标准》GB1214522001的规定，锅炉给水必须是经过处理的软水，对于蒸汽锅炉和汽水两用锅炉的给水应采取锅炉外的化学处理，水质应符合《工业锅炉水质》标准的规定。这就要求在使用锅炉的同时需要增加一套与锅炉相配套的
软化水处理设备，才能保证锅炉的安全运行。现结合实践改造对
电动调节阀在锅炉软化水制作过程中的应用进行分析探讨。
一、工作原理
在循环流化床锅炉(SHF721.25+矸石)软化水制作过程中，一般采用2套软化水处理设备(YCT11224B，N=0175kW，Q=5～6t/h，出水硬度≤0103mmol/l)。在软化水处理设备中，主要用2套树脂罐(1用1备)和盐罐(1用1备)对由室外供给的自来水进行软化，而后进入软化水箱，再用冷凝水泵将软化水打到除氧器，经除氧器对软化水做相应的处理后，进入到锅炉的锅筒中。
电动调节阀在软化水制作过程中起到自动控制水量的作用。全部流程比较复杂，其制作原理如图1所示。

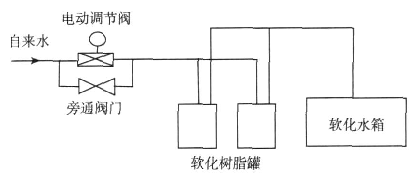

图1 软化水制作过程示意
在图1中，电动
调节阀安装在自来水的主进水管路中，当软化水箱中的水位达到规定高度时，软化水箱中的液位传感器给电动调节阀一个信号，电动调节阀动作，停止供水。可此时2套树脂罐仍需自来水进行冲洗软化工作，为锅炉的持续运行提供充足的软化水。电动调节阀的关闭会使树脂罐中缺水，而影响软化工作。后经认真研究，将电动调节阀的位置移到树脂罐的总出水管上(图2)。

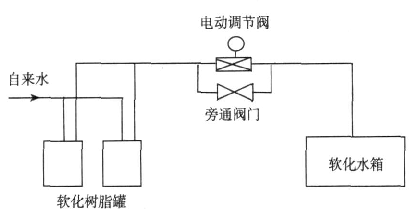

图2 改进后的软化水制作过程示意
这样，当软化水箱中的水位达到规定高度时，软化水箱中的液位传感器给电动调节阀一个信号，电动调节阀动作，停止向软化水箱供应软水。此时，自来水继续供应到树脂罐中，树脂罐仍能进行正常的冲洗软化工作，从而为锅炉的正常运行提供充足的软化水。
二、改造效果
将电动调节阀由进水管路改变到出水管路上不仅优化了锅炉供水管路，使锅炉供水有了充足的软化水做保障，而且为锅炉的安全运行奠定了坚实的基础。目前，经过近2年的现场操作运行效果良好，也得到了其他单位的认同，具有广泛的推广应用价值。
