从前面冲蚀原因知,我们应尽量避免
调节阀在小开度下工作。以避免节流面积过小。如果节流面积小且分散。芯座间的间隙必然很小。对节流面冲蚀厉害,为减轻或消除冲蚀状况,应尽量考虑使
阀门节流面集中,缓解对节流面的冲蚀。节流面集中的调节阀通常有
V型球阀、全功能超轻型调节阀。因此,它们的防冲蚀效果最好;另外,冲蚀厉害场合大多是不干净介质,往往伴随着堵塞。这样,同时又要考虑防堵问题,恰恰V型
球阀、全功能超轻型调节阀均具有这两种功能。

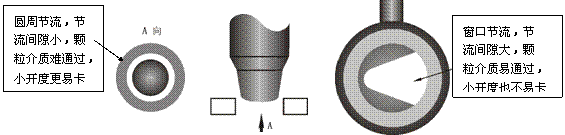

使节流面积集中示意图如图9-12:
图9-12 使节流面积集中的结构
