上海恒星阀门型号的编制方法

发布时间：2010-03-03  点击数：4423
　　当您询问或定购我们的产品时不必详细了解调节阀订货型号编制系统。只要您能提供了您所选产品的充分描述，我们的销售部门就可以将其编译成相应的调节阀型号。所选阀门的充分描述应该是从调节阀类型开始的，接着是调节阀口径、压力等级、两端连接形式、密封面材质、介质温度等。如有高、低温，腐蚀性，颗粒等特殊工况。请注明。

本标准适用于工业管道的闸阀、截止阀、球阀、蝶阀、隔膜调节阀、止回阀、安全阀、减压阀、旋塞阀、疏水阀、柱塞阀。

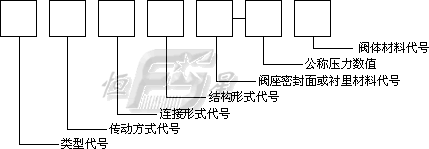

1．调节阀的型号编制方法如下：

2．类型代号用汉语拼音字母表示，

表1

类型 代号 类型 代号
闸阀 Z 旋塞阀 X
截止阀 J 止回阀和底阀 H
节流阀 L 安全阀 A
球阀 Q 减压阀 Y
蝶阀 D 疏水阀 S
隔膜调节阀 G 柱塞阀 U
注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的调节阀在类型代号前分别加
“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，
表2
传动方式 代号 传动方式 代号
电磁动 0 伞齿轮 5
电磁-液动 1 气动 6
电-液动 2 液动 7
蜗轮 3 气-液动 8
正齿轮 4 电动 9

注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表
示，防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。


4．连接形式代号用阿拉伯数字代号表示。

表3

连接形式 代号 连接形式 代号
内螺纹 1 对夹 7
外螺纹 2 卡箍 8
法兰 4 卡套 9
焊接 6

5．结构形式代号用阿拉伯数字表示，

表4

闸阀结构形式 代号
明杆 楔式 弹性闸板 0
刚

性 		单闸板
双闸板 		1
2
平行式 单闸板
双闸板 		3
4
暗杆楔式 单闸板
双闸板 		5
6
暗杆平行式 双闸板 8
例如:Z941T-16 表示电动闸阀；明杆法兰连接，铜合金密封面，公称压力1.6MPa,灰铸铁（Z省略）阀体材质

表5

截止阀和节流阀的结构开式 代号
直通式 1
角式 4
直流式（Y型） 5
平衡 直通 6
角式 7
例如:J41H-25C 表示手动(手轮传动省略本代号)截止阀；法兰连接，直通式，合金钢密封面，公称压力2.5MPa,WCB (铸钢)阀体材质
表6
球阀结构形式 代号
浮动 直通式 1
L形 三通式 4
T形 5
四通式 6
固定 直通式 7
例如:Q641F-40P 表示气动球阀；法兰连接，直通式，氟塑料密封面，公称压力4.0MPa,1Cr18Ni9Ti (不锈钢，相当于304)阀体材质

表7

蝶阀结构形式 代号
杠杆式 0
垂直板式 1
斜板式 （我公司为三偏心式） 3
注：垂直板三杆式用Is表示

例如:D371X-10Q 表示蜗轮传动蝶阀；对夹连接，垂直板式，橡胶密封面，公称压力1.0MPa,球墨铸铁阀体材质

表8

隔膜调节阀结构形式 代号
屋肴式 1
截止式 3
闸板式 7

表9

旋塞阀结构形式 代号
填料 直通式 3
T形三通式 4
四通式 5
油封 直通式 7
T形三通式 8

表10

止回阀和底阀结构形式 代号
升降 直通式 1
立式 2
旋启 单瓣式 4
多瓣式 5
双瓣式 6
蝶式 7

表11

安全阀结构形式 代号
弹簧 封闭 带散热片 全启式 0
微启式 1
全启式 2
带板手 全启式 4
双弹簧微启式 3
不封闭 微启式 7
全启式 8
带控制机构 微启式 5
全启式 6
脉冲式 9

注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。
（2）脉冲式付阀用9a表示。

表12

减压阀结构形式 代号
薄膜式 1
弹簧薄膜式 2
活塞式 3
波纹管式 4
杠杆式 5

表13

疏水阀结构形式 代号
浮球式 1
钟形浮予式 5
双金属式 7
脉冲式 8
热动力式 9

6．阀座密封面或衬里材料代号用汉语拼音字母表示

表14

阀座密封面或衬里材料 代号 阀座密封面或衬里材料 代号
铜合金 T 渗氮钢 D
橡胶 X 硬质合金 Y
尼龙塑料 N 衬胶 J
氟塑料 F 衬铅 Q
锡基轴承合金（巴氏合金） B 塘瓷 C
合金钢 H 渗硼钢 P

注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料
同时，用低硬度材料代号表示（隔膜调节阀除外）。


7．公称压力数值
按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。用于电站工业的调节阀，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示

表15

阀体材料 代号 阀体材料 代号
灰铸铁 Z Cr5Mo I
可锻铸铁 K 1Cr18Ni9Ti P
球墨铸铁 Q Cr18Ni12Mo2Ti R
铜及铜合金 T 12CrMoV V
WCB C
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
