1、见

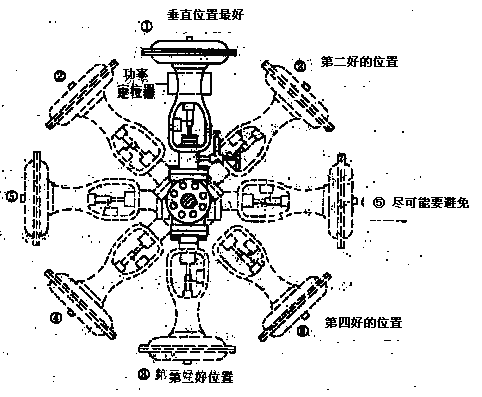

调节阀安装位置比较图(图11-2),为什么某些公司不允许将
直行程调节阀按位置③和④安装?
直行程
阀门的
执行机构如果装在填料函的下面,就可能出现介质漏入执行机构的问题。如果调节阀装在室外,受雨水和冰雪的作用将导致故障。
2、旋转式阀门的理想安装位置是什么?
安装旋转式阀门时,阀杆水平安装是理想的位置,这样可以防止管道低处的沉积物进入轴承。由于阀门关闭时流体中的固体颗粒沉积下来,因此,
球阀和
蝶阀的打开方向要有利于排开这些固体,也就是说,蝶阀的阀板和球芯转动时应该从底部向上转动(图11-5)。旋转式阀门同样要装在有空间位置和维修方便的位置。
图11-5 在水平管道中蝶阀和球阀的理想方向
3、调节阀的入口和出口装反,是否影响使用?
一般蝶阀的结构是对称的,不分入口和出口,所以不存在装反的问题。其他结构的调节阀,入口和出口装反了,则会影响调节阀的
流量特性,引起流通能力的改变,有时还容易使盘根处泄漏。对于
单座调节阀,装反会使不平衡力改变方向,甚至影响调节阀的稳定性。在
高压调节阀中,流向选择不当,还会影响使用寿命。
图11-2
