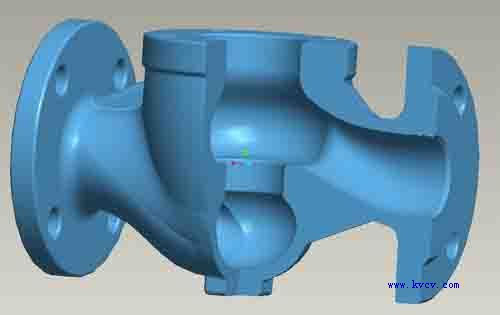

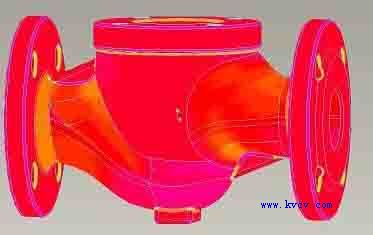

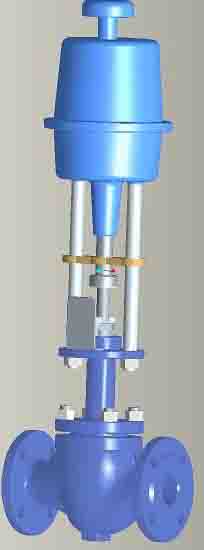

单座调节阀阀体立体剖面图分析

发布时间:2010-05-18  点击数:4448
模型分析
体积 =  1.7439400e+06  毫米^3
曲面面积 =  2.4474435e+05  毫米^2
密度 =  7.8500000e+00 公吨 / 毫米^3
质量 =  1.3689929e+07 公吨
根据_FATI-50-2-18坐标边框确定重心:
X   Y   Z  3.0681057e-01  8.1570328e+00  2.1834560e-02  毫米
相对于_FATI-50-2-18坐标系边框之惯性.  (公吨 * 毫米^2)
惯性张量
Ixx Ixy Ixz  4.1524433e+10  4.2891599e+08  1.9270088e+07
Iyx Iyy Iyz  4.2891599e+08  1.0770561e+11 -7.8937225e+06
Izx Izy Izz  1.9270088e+07 -7.8937225e+06  1.1274852e+11
重心的惯性(相对_FATI-50-2-18 坐标系边框)  (公吨 * 毫米^2)
惯性张量
Ixx Ixy Ixz  4.0613537e+10  4.6317728e+08  1.9361798e+07
Iyx Iyy Iyz  4.6317728e+08  1.0770432e+11 -5.4554746e+06
Izx Izy Izz  1.9361798e+07 -5.4554746e+06  1.1183634e+11
主惯性力矩  (公吨 * 毫米^2)
I1  I2  I3   4.0610335e+10  1.0770751e+11  1.1183636e+11
从_FATI-50-2-18 定位至主轴的旋转矩阵:
       0.99998        0.00690        0.00026
      -0.00690        0.99998       -0.00129
      -0.00027        0.00129        1.00000
从_FATI-50-2-18 定位至主轴的旋转角(度):
相对 x  y  z 的夹角   0.074          0.000         -0.396
相对主轴的回旋半径:
R1  R2  R3 5.4465022e+01  8.8699748e+01  9.0383864e+01  毫米
  根据计算机优化设计,使重量为17公斤的阀体降低为13.6公斤,并具有流线型外表使外观得到改善。下一步是导出到PTC MECHANICA 或COSMOSWORK 或者专业有限元软件进行应力分析和流体动力分析。
