1、结构及使用特点
本
调节阀综合了
蝶阀的超薄特点、
球阀的节流与密封好的特点、偏心阀的转动摩擦小和芯座磨损小的特点，结合可靠性的研究而开发出的二十一世纪的最新产品，其结构见图4—26。它有如下三大特点：
1）全功能
（1）调节性能好。通常调节阀的可调范围R＝Q
max:Q
min＝10～30，好的阀R也不过50，而本阀的可调范围可达100～200；小开度调节性能比单座、双座、套筒好得多， Kv值比
单座调节阀、
双座调节阀、
套筒调节阀大2～3倍数。
（2）防堵性能好。流路简单、介质直通，不使介质拐弯倒角和不易沉淀，尤其适用于高粘度、悬浮液、纸浆、含颗粒、纤维等不干净介质场合。
（3）切断性能好。常规的阀，阀芯密封面和阀座密封面是成60
°、1～2mm的锥面配合，对锥面的同心度、位移度、平行度要求特别高，一般很难达到，故通常泄漏率达10
-4，精密装配达10
-5；而本阀的最大特点是球面阀芯与阀座斜面相切，成为线接触，接触面积小，而且球面阀芯能自动对心，容易良好接触，故泄漏率通常可达10
-6，精密的装配能达10
-7，比单座、双座、套筒的泄漏率提高了100～1000倍，比一般的硬密封球阀泄漏率10
-5还高100倍。
（4）克服压差大。双座调节阀、套筒调节阀的
允许压差大，但泄漏大；单座泄漏量小一点，但压差全部作用在阀芯上，容易将阀芯顶开，故允许压差小。如DNl00的单座阀允许压差0.75MPa，双座阀的允许压差2.7MPa；而本阀的阀芯对中心，介质在球芯上产生的合力对中心转动的力矩极小，加上是旋转运动，还要乘以一个转动系数，这样不平衡力矩就更小，因此本阀的切断压差大，最大可达PN值。
（5）耐蚀性能好。本阀采用了耐腐蚀和耐冲蚀措施，具有极好的抗腐蚀和抗冲蚀功能。
（6）耐压性能好。采用锻件式阀体，PN可达32MPa。
（7）耐温性能好。耐热好，适用温度范围大：-60～600℃。
2）超轻型
①借用蝶阀的阀体，使阀体尺寸小、重量轻（比主导产品单座阀、双座阀、套筒阀轻70～80%）；②气动为齿轮齿条式，电动为直连式，简单可靠；③电动阀配电子式
执行机构，它们结构紧凑、重量轻、外观美。全功能超轻型调节阀与老式的主导产品的直观比较见图4－27。
DN125
电动调节阀同口径比较
气动调节阀同口径比较
左：电子式全功能超轻型调节阀 左：气动全功能超轻型调节阀
（尺寸小50％，重量轻70％） （尺寸小40％，重量轻65％）
右：老式电动双座调节阀 右：气动薄膜双座调节阀
图4-27
3）可靠性高 ①阀座表面堆焊耐磨合金，提高了切断的可靠性；②减小了阀芯与阀座的摩擦；③填料寿命长，提高了阀杆的密封可靠性；④电动配高性能、高可靠的执行机构；⑤
气动执行机构采齿轮齿条，克服了曲柄连杆式滑动摩擦力大的缺陷，提高了动作的可靠性……

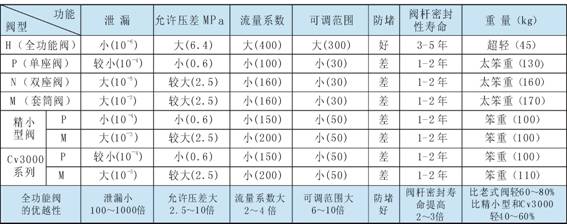

表4－3
全功能调节阀与传统产品的比较表（DN100为例）
2、使用须知
该
阀门主要是针对调节阀的三大难题――笨重、功能不齐全和可靠性差，并对此立项攻关研制成功的。其重量较单、双座阀、套筒阀下降70～80％；因功能全可使调节阀品种规格大大减少，带来了选型、备品备件、工厂管理等方面的极大简化；可靠性大大提高。正因为它有如此优点，所以它成为了调节阀的首选产品；成为了单、双座调节阀、套筒调节阀、蝶阀、老式球阀、
偏心旋转阀等的最佳替代产品，尤其是大口径调节阀，其优点更加突出。值得一提的是，本调节阀配上高可靠、高性能、超轻超小的电子式执行机构，其应用越来越广泛，将会成为下世纪调节阀的主流。本阀门在小口径时特点不如大口径显著。
图4-26
