在线选型—PSL直行程电动执行机构

1、概述
    PSL系列电子式直行程执行机构，（见图）体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、适用于调节阀的控制和切断。PSL系列执行机构最大行程可达100mm，最大推力可达25KN，可根据实际情况中对行程和推力的不同要求，选择适当型号的阀门产品。
2、型号、规格、技术参数（下表）

型  号	PSL201	PSL202	PSL204	PSL208	PSL210	PS305	PSL312	PSL314	PS320	PSL325
推力（KN）	1.0	2.0	4.5	8.0	10.0	5.0	12.0	14.0	20.0	25.0
行程（mm）	25	50				65			100
速度（mm/s）	0.25	0.50/1.0	0.5/1.0	0.50/1.0	0.35	1.65	0.60	0.30	1.00
电机电压	单相交流220V/50HZ
电机保护	允许电机堵转					热敏开关保护
功率损耗	6.0	10.9	21.0	49.0		78．0		60．0		130．0
工作方式VDE0530	S4－80％   ED 1200c/h①			S4－65％   ED 1200c/h①
限位开关	20(1×开位，1×关位)5A，220VAC
出线连接	2×PG13.5			2×PG13.5，1×PG9		3×PG16
手动操作	手轮
防护等级DIN40050	IP55
安装位置	除使电机倒置的任一位置
最大环境温度	－20℃～＋60℃（－30℃  加装加热电阻）
重量（Kg）	4.25	4.5	5.0	7.0		10.0			20.0

3、选型指南

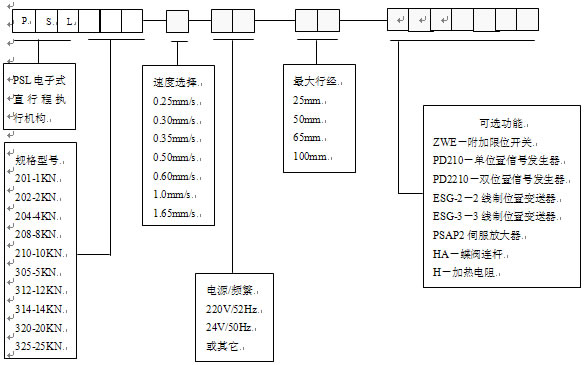

订货型号由以下五部分组成，组成内容如下：


   选型举例：PSL202-220/50-50-PD210PSAP2
   表示电子式直行程执行机构输出推力2KN，电机电源220V／50Hz。最大50mm行程、附加位置信号发生器及伺服放大器。

Antridb/型号	Mabtabelle/尺寸表
	H	L
PSL202 PSL204	610	176
PSL208 PSL210	645	176
PSL305 PSL312 PSL314	830	225
PSL320 PSL325	1035	225
