在线选型—PSQ角行程电动执行机构

1、概述
   PSQ系列电子式角行程执行机构（右图）体积小、重量轻、功能强、伺服放大器内装、操作方便、适用于对蝶阀、球阀、旋塞阀等90°角行程的调节及on/off动作。连接杆可用于风门及档板的调节。可选方头输出与调节阀连接。
2、型号、规格、技术参数

型   号	PSQ50	PSQ65	PSQ75	PSQ100	PSQ200	PSQ500	PSQ700
转矩（N.M）	50	65	75	100	200	500	700
全转时间	22④	32④	60④	8（16）.23,32 (57),85,153	7①,12,(20)27, 38(60),100,120	(23)①29,(43) (82)115,153	(23)①29,(43) (82)115,153
输出联接法兰标准ISO5211	F05	F05	F05	F05	F07/F10	F10/F12	F10/F12
电源电压	单相24/110/220V   50Hz,3相380V   50Hz
工作方式	VDE  0530  S2/S4④
手动操作	手轮
防护等级DLN40050	标准IP67
安装位置	除使电机倒置的任一位置
允许环境温度	-20℃～80℃
手轮全关转数	18	18	18	18	18	18	18
重量（Kg）	7	7	7	7	13	27	27

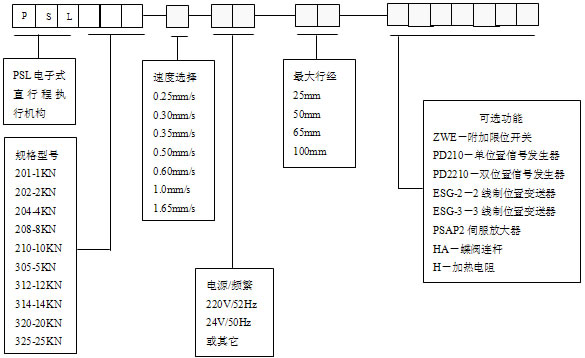

3、选型指南


  选型举例：PSQ100-220/50-100-PD210PSA102P2
         表示电子式角行程执行机构输出转矩100N.M，电源200V/50H2，最大转矩100N.M。
         附加单位置信号发生器及伺服放大器。
4、外形尺寸

Type	FLANSCH/Flange	M	E
PSQ100	F05	252	157
PSQ100	F07	252	157
PSQ200	F07	330	184
PSQ200	F10	345	184
PSQ1500/700	F10	416	220
PSQ500/700	F12	416	220
