在线选型—Unic系列电子式两位回转型执行机构

1、概述
    本电子式执行机构由日本光荣公司生产，通过外接电源的切换或外部输入信号、实现开、关和中间位置的控制。由于本材质采用了铝合金压铸件，实现了小型、轻量、高性能、高输出，其具体表现为如下特征：
  （1）小型、轻量、紧凑。
  （2）使用简便，且可以在狭窄的地方使用。
  （3）与调节阀的连接、保养、检查简单、结实坚固。
  （4）手动操作机构：
    ①切断电源后可进行手动操作；
    ②可使用附带的曲柄式手柄作手动操作。
  （5）保护功能：万一陷入了过负荷状态，为了防止电机过热烧损，在电机内设置了过热保护器。
  （6）配线作业简单：因为备有内部接线端子台，配线作业很简单。


2、型号、规格、主要技术参数

机型 特征	Unic－Z，05	Unic－10	Unic－20，40	Unic－60，100，150
出力轴的力矩	Unic－Z□□2kg f·m Unic－05□□4kg f·m	Unic－10□□10kg f·m	Unic－20□□20 kgf·m Unic－40□□40kg f·m	Unic－60□□60kgf·m Unic－100□□100kgf·m Unic－150□□150 kgf·m
动作范围	0～90°
动作时间	Unic－Z□□4秒 Unic－05□□15秒	30秒／50Hz		Unic－60 100□□30秒／50Hz Unic－150□□45秒／50Hz
保护装置	过热保护器内藏
周围温度	－25℃～55℃
额定电流	0.75A/100V 0.4A/200V	0.6A/100V 0.3A/200V	Unic－20□□1A/100V 0.45A/200V Unic－40□□2A/100V 0.9A/200V	Unic－60□□2A/100V 0.9A/200V Unic－100□□150 3.5A/100V 1.7A/200V
耐压值	1500VAC1分钟
手动操作	附曲柄式手柄
安装方向	360°全方向
重量	2kg	4.5kg	Unic－20□□9kg Unic－40□□9.5kg	Unic－60□□20kg Unic－100□□21kg Unic－150□□22kg

3、外形尺寸

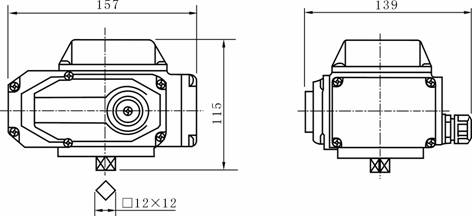

                                  Unic-Z05

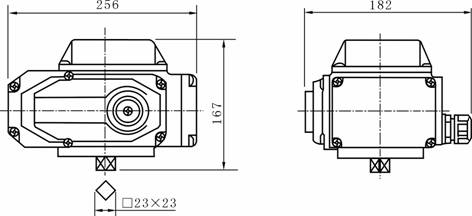

                                 Unic-10

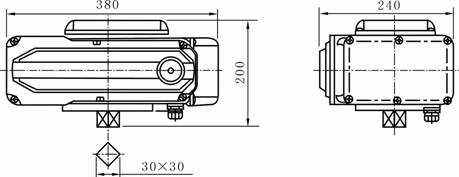

                              Unic-20、40


                                    Unic-60、100、150
