探讨分析大口径蝶阀蝶板组合密封面的加工方法

发布时间:2011-04-25  点击数:2210

    我厂生产的电动大口径蝶阀公称通径DN1000mm,其蝶板密封面由压板密封环和蝶板组成。蝶板组合密封面的加工质量直接决定蝶阀密封性能。所以,加工蝶板组合密封面要达到设计要求,必须有合理的加工方法及工装夹具来保证。

一、加工方法

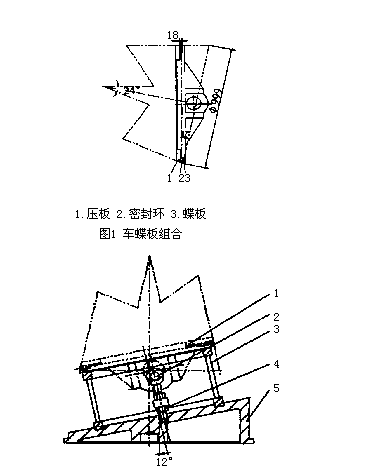

    蝶板组合密封面(图1)起密封作用的零件是密封环。密封环锥顶角为24°,锥底直径为Φ999mm,厚度18mm,材料为复合材料。

    密封面相对阀杆中心孔有二偏心要求,复合密封面材料硬度不均匀。经过分析,对蝶板组合密封面采用以下加工方法。①将蝶板和压板上的各止口及螺栓孔加工到产品图纸要求,外圆暂不加工。②将压板、密封环和蝶板按图纸装配后装夹在加工组合蝶板的立车夹具上,立车刀杆调整角度12°(图2),车压板、密封环和蝶板密封面至研磨前尺寸。换下密封环。装上垫环,车蝶板、压板各锥面至尺寸。③夹具不动。把密封环、蝶板和压板重新按要求装配。在刀杆上装上抛光轮,对密封面进行抛光处理,使其达到图纸设计要求。

二、加工装置

    蝶板组合密封面的锥体中心线与垂线夹角为12°,夹具斜盘的斜度为12°。为了保证蝶板组合件能固定在夹具上,在斜盘上面设计有夹紧机构,拉杆装在阀杆孔内,调节螺母使拉杆向下运动拉紧零件。

三、结论

    采取此工艺方法加工大型蝶板组合密封面,可以节省工装夹具,便于操作,缩短生产的辅助工时,提高生产效率,保证密封面的几何精度。
