电磁阀机构原理因性能与用途的要求不同，而类别也很多。现在就电磁阀结构作一介绍如下。
一、直动式电磁阀

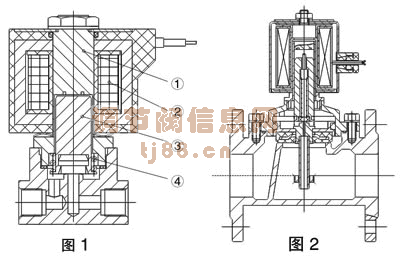

它分常开、常闭两种。图1为直动常闭电磁阀，在断电时，电磁阀呈关闭状态，当电磁阀线圈②通电后，产生的电磁力使动铁芯③与静铁芯①吸合，直接开启阀口，介质从进口流向出口，当线圈②断电后，动铁芯③在复位弹簧④的作用下复位，直接关闭阀口，而切断了介质的流通。如ZF、CA1、CD-F。常开式则断电时
调节阀开启，通电时，
阀门关闭，如CA2和ZF-K等。
特点：结构简单、动作可靠，在零压差或真空下能正常工作，可任意方向安装，但一般适用于通径在25mm以下。
二、分步直接式电磁阀 它由主阀与导阀组成，动作分步实现，而电磁力直接吸合动铁芯到主阀芯。如图2为常闭式，当电磁线圈通电后，产生的电磁力使动铁芯与静铁芯吸合，导阀口开启而导阀口设在主阀芯上，动铁芯与阀芯通过机械方式直接连续一起。此时，主阀上腔的压力通过导阀口卸荷，由于压力差和电磁力的联合作用，使主阀芯向上运动，开启主阀介质流通。当线圈断电时，电磁力消失，动铁芯因自重脱离静铁芯，并关闭了导阀孔，此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在主阀芯自重的作用下，阀门关闭，介质断流，如ZQDF、ZBSF、CB1S、CE1S。
特点：在压差等于零及抽真空时亦能可靠动作，但功率消耗较大，通径受一定限制，且应竖直安装。

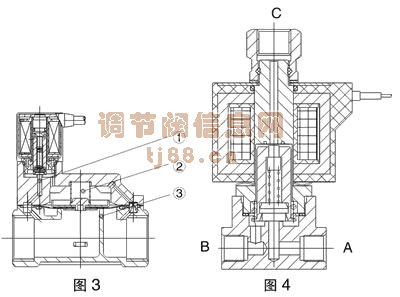

三、间接先导式电磁阀 它由先导阀与主阀组成，两者有通道联系着，如图3当电磁线圈通电，动铁芯与静铁芯吸合而导阀孔①开放，阀芯背腔②的压力通过导阀孔①流向出口，此时阀芯背腔②的压力低于进口侧的压力，利用压差使得阀芯脱离主阀座③，介质从进口流向出口。当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔①，阀芯背腔②压力受进口侧压力的补充逐渐趋于和进口侧平衡，阀芯因弹簧作用把阀门关闭。先导阀也可配常开式，如ZDF、CC、CF系列。
特点：功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。
四、二位三通电磁阀 此类电磁阀有三个外通口A、B、C，而电磁铁只有吸合和分离两个位置。如图4所示，当线圈断电时，动铁芯被弹簧压向A、B之间的阀座，切断A、B之间的通路，而B、C之间畅通。当线圈通电后，动铁吸合静铁芯，B、C之间断路而A、B相通。如CA5和Z3F等。

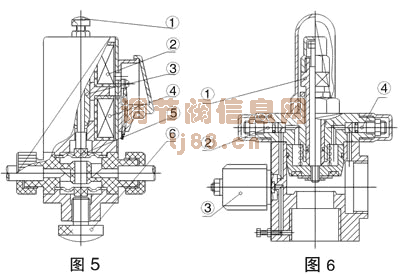

五、三位常开电磁阀 该阀门是直动式膜片阀，设有两个线圈。阀芯膜片不但起开关作用，还可使介质与电磁头部件相隔离。平时两线圈均断电。活动铁芯（E）在弹簧作用下使膜片（F）保持微启状态。上线圈（A）通电，吸上铁芯（E）阀门全开;下线圈（B）通电，吸上铁芯（E），阀门关闭。该阀在顶盖上还设有调节螺钉（C），可用来调节初始流量.阀体下部还设有手柄（D），转动手柄即可调节最大流量又可将阀门关闭。
这种具有三种流量电磁阀有利于提高系统控制精度取代两只二位阀，还可节约能源，方便维修及防止膜片冻结在阀座上。该阀为专利产品，并在国内获奖。
六、多功能电磁阀 该阀门是在间接先导式电磁阀的导阀（D）进出口通道上增设隔离节流元件（A）（B）而成，并且具有手动功能。当参数超差（如电压太高太低，管道压力太高太低等）或导阀（D）损坏时可手动操作，并且可拆下导阀维修而不影响流体的控制。从而做到动作时间（即接受开关电信号至主阀芯动作完成的时间）可以调节，如ZDF系列还在主阀芯上设手动螺杆（E）和在主阀背腔进口设调节螺钉（A），从而做到介质粘度适用范围可调和阀门开度可手动预置，以及主阀芯磨损后可补偿等功能。此项发明荣获国际金奖和多国专利。革除了旁路隔离安装的复杂管路，省去了三只的手动阀及一批管路附件。
