SFD-1002/1003型操作器解析

发布时间:2011-08-13  点击数:2515

    SFD-1002、1003型操作器是DDZ-S系列仪表中的辅助单元,是D型操作器的品种之一。它适用于DDZ-S系列仪表的变送单元、控制单元与电动执行器所组成的自动控制系统。

    SFD-1002、1003型操作器在自动控制系统中应用,可以实现以下功能:

    ① 在自动控制系统中可以实现A(自动)和M(手动)的双向无扰动切换。即工作状态由“M”切换到“A”,控制系统的执行机构维持在原有手动操作时的位置;工作状态由“A”切换到“M”,执行机构在自动控制时的原有位置上进行手操。对系统不产生扰动;
    ② 系统处于“M”状态工况时,可以通过远方操作器对执行机构进行正反向控制。此时,系统处于后备控制状态,由人工进行控制;
    ③ 带A/M工况状态指示及执行机构输出轴位置电流指示(显示阀位开度%);
    ④ 输出1~5V,d.c.阀位开度跟踪电压信号。
    ⑤ M、A切换的同时,给出状态接点信号。

    该产品采用小型化切换手操组台开关,结构灵巧、体积小。在显示方式上采用LED41线光柱显示,阀位显示清晰、直观。

一、主要技术指标

    ① 位置反馈电流:4~20mA,d.c.
    ② 显示误差:±2.5%
    ③ 跟踪电压:1~5V,d.c.
    ④ 额定输出功率:220V,a.c.,5A
    ⑤ 工作条件:

    环境温度:0~50℃
    相对湿度:10%~85%
    机械振动:振幅≤0.075,频率10~55Hz
    大气压力:86~106kPa
    周围空气中无腐蚀性介质

    ⑥ 电源电压:220V,a.c.,50Hz
    ⑦ 外形尺寸:

    SFD-1002:80mm×80mm×250mm
    SFD-1003:72mm×72mm×250mm

二、工作原理

    SFD-1002、1003型远方操作器主要由切换、操作组台在一起的组台开关和电流指示表组成。其原理示意图如图1所示。

    它利用操作开关内部触点通断排列,实现自动调节系统的自动→手动,手动→自动工作状态的切换。

    当切换开关切换到自动(A)位置时,通过切换开关使单相伺服电机两绕组与伺服放大器的功率输出端相连接,使位置发送器输出端与伺服放大器一组输入端相连。这样,电动执行机构就处于自动控制状态,通过调节信号来控制阀位开度。

    当切换开关切换到手动(M)位置时,伺服放大器输出端与电机绕组断开。此时,电机绕组通过操作开关与电网电源接通,实现电机正反转控制。

    “自动跟踪”信号是在手动工况,将执行机构位置反馈电流信号通过电流/电压转换单元中的电阻器变成1~5V,d.c.信号加到调节器的积分电容两端,使调节器输出电流始终跟踪位置反馈电流,并保持相等。这样,在手动切换到自动工况时,便可实现阀位无扰动切换。

三、仪表的结构、安装和使用

    1、仪表的结构

    操作器由仪表箱和机芯两部分组成。仪表箱为面板盘装式结构;机苗可从表箱中抽出,机芯后部用接插件、扁平线与表箱上的组合式接线端子相连。机芯正面的面板左下方可用螺钉和表箱紧固,表箱下部的支承件便于在仪表盘上安装。操作面板的布置见图2所示。

    操作器对外接线采用2只8芯组合式接插端子。一次接线后再调换仪表时,只要将接线插头卸下,调换仪表后再插上即可完成,不必再一根根导线连接,大大方便用户的使用。

    2、仪表安装

    操作器由仪表盘面板嵌入,安装在支架上。用支承件加紧固操作器的电气安装应根据施工中的接线图及有关规程进行。

    3、仪表使用

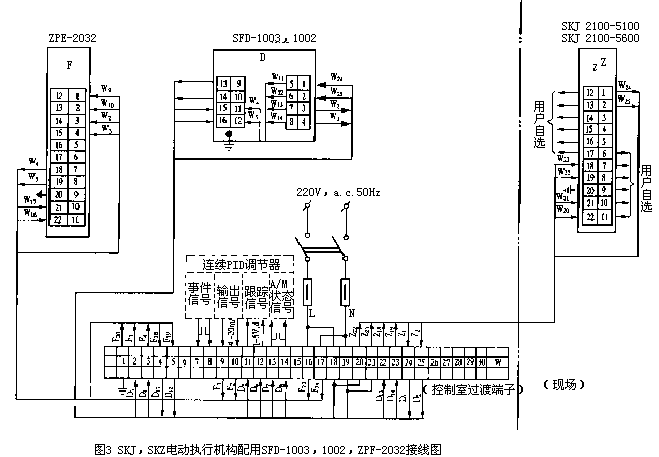

    操作器、伺服放大器、执行机构的电气接线图按图3所示接线,接好后应检查无误。将切换开关放在M位置,接通电源将操作手柄S1顺时针转30°,即↑位置,执行机构的输出轴应正方向转动,同时电流表指示不断增大。再将手柄S1逆时针转30°,即↓位置,则执行机构输出轴反方向转动,电流表指示应减小。然后将S1切换开关手柄向内推入并逆时针转动90°到A位置。当有调节信号输入时,则平衡在相应位置上。

    注意:在使用本操作器时,由M切向A时必须手柄向内按足后再逆时针方向转向90°,若不按足可能造成手操也接通或仪表损坏。
