SFD-5002，5003型信号操作器是DDZ-S系列仪表中的辅助单元，是D型操作器的一个品种。它是专门为电子式电动执行机构配套而设计的新型操作单元。
信号操作器通常又称为软手操操作器，因为它输出的信号为模拟量电流信号，直接操纵电子式电动执行机构，实现调节系统的手/自动无扰动切换，在手动状态时能远方手操阀位。它能接受系统事件信号，实现安全联锁保护，提高系统的可靠性。
该产品具有结构新颖、造型美观、功能齐全、通用性强等特点，可广泛应用于电站、冶金、化工、轻工、环保等工业部门。
该产品的主要特点如下：
① 具有4~20mA，d.c.调节信号和阎位信号双显示，显示方式为41线LED光柱；
② 具有手/自动无扰动切换和正、反向远方操作阀位功能；
③ 手/自动切换开关和正、反向手操开关采用薄膜按键，防水、防尘；
④ 具有事件信号通道，能接受系统来的触点事件信号，并显示和处理。当事件信号进来时，可将自动状态自动切换到手动状态，并保持阀位在原位状态；
⑤ 具有1个M/A（手/自动）状态信号及1个跟踪电压信号（1~5V，d.c.）。
SFD-5002，5003二种型号信号操作器功能都是一样的，只是外形尺寸不同。
电动操作器在电动执行机构系统中的实际作用如图1所示。
一、主要技术指标
① 输入信号：调节器控制信号为4~20mA，d.c ；位置反馈电流为4~20mA，d.c.
② 输出控制信号：“A”状态：4~20mA，d.c.；“M”状态：正向为20mA，d.c.，反向为4mA，d.c.
③ 光柱显示器LED：显示精度≤±2.5%
④ 接受事件信号为接点信号：断开为正常；闭合为事件
⑤ A/M状态信号：“A“为断开；“M”为闭合
⑥ 跟踪信号：1~5V，d.c.
⑦ 电源电压：220V，a.c.50Hz
⑧ 工作条件：环境温度：0~50℃；相对湿度：10%~85%；机械振动：振幅≤0.75，频率10~50Hz；大气压力：86106kPa；周围空气中无腐蚀作用的介质。
⑨ 外形尺寸：SFD-5002为80mm×160mm×250mm：SFD-5003为72mm×144mm×250mm
二、工作原理
SFD-5002，5003型信号操作器与通常的电动操怍器不同，它是输出控制信号（为直流电流信号）的操作单元（通常称软手操）。操作器主要由电源电路、搡作开关、控制电路、显示器、继电转换电路、事件处理电路和输出信号电路等部分组成。其原理方框图如图2所示。
本操作器采用触摸开关和继电器的逻辑切换原理进行A/M手自动双向无扰动切换。
1、手动工作状态
将操作器的M/A切换开关切换到“M”位置，“M”指示灯亮。由于控制电路的作用.继电器转换部分中的有关触点动作，使调节器来的信号断开，操作器本身的输出信号电路接通。这时，只要分别触摸开“▲”或关“▼”开关，就会有20mA或4mA控制信号输出，控制电子式执行机构中的伺服放大器，使执行机构朝开或关位移变化。
自动跟踪是在手动工作状态下进行的。此时，操作器输出M/A状态信号和~5V，d.c.跟踪电压加到调节器的微分电阻和积分电容器两端，使调节器输出信号始终跟踪位置反馈信号的变化。
2、自动工作状态
将操作器的M/A切换开关切换到“A”，位置，“A”，指示灯亮。通过控制电路的作用，操纵继电器，使调节器控制信号直接与输出信号电路接通，这时，电动操作器输出的控制信号就是调节器的控制信号。
3、事件状态
当操作器接受事件信号时，一方面使事件指示灯闪亮，另一方面通过控制电路的作用，使操作器从“A”状态切换到“M”状态，此时操作器输出为开路状态，利用电子式执行机构本身信号停在原位的特点，使执行机构处在停的位置，保证了系统的安全。
4、显示器
本操作器的显示器采用LED光柱显示电路，共4l线，其显示误差为±2.5%。共采用二路显示方式.一路显示调节器输出信号（MV），一路显示阀位信号（VP）。在自动状态时，可以看到阀位信号跟踪调节器输出信号变化；在手动状态时，可以看到调节器信号跟踪阀位信号变化。
采用LED光柱显示具有防震功能，且显示清晰、直观。
三、仪表结构、调试
1、仪表结构
信号操作器为盘装式仪表结构，内部由4块印刷电路板组成，其中显示电路板、电源电路板、接线电路板分别用螺钉安装在前面面框、底板和外壳后端部。控制电路板安装在仪表左侧面。各印刷电路板通过排线电缆接插件相接，仪表对外接线端子采用22芯的组合式接插件。仪表采用专门的支撑架安装在仪表盘或控制台上。
2、仪表调试

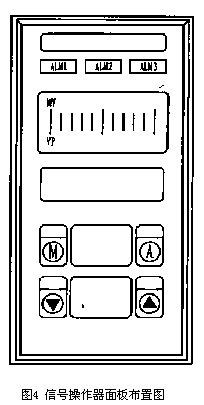

SFD-5002，5003信号操作器的接线端子和操作器面板如图3和图4所示。
A、手动操作
① 将端子（22）、（21）、（20）接入220V.a.c.电源。此时“M”指示灯亮，表示操作器处于手动状态。。“MV”、“VF”光柱显示器第1线光柱应亮。
② 用万用表欧姆档测量接线端子（16）和（17）为短路状态。
③ 控制信号输出端子（12）和（13）外接250Ω电阻，此时用万用表电压档测量端子（12）和（13）电压为零。
④ 用手触摸“▲”上行开关，并用万用表测量端子（12）和（13）电压为5V，d.c.。
⑤ 用手触摸“▼”下行开关，用万用表测量端子（12）和（13）电压为1V，d.c.。
⑥ 当端子（3）和（4）输入4~20mA.d.c.信号时，端子（14）和（15）输出电压为1~5V，d c.。
B、自动运行
① 按动“A”薄膜开关，自动指示灯“A”亮，表示操作器处于自动状态。
② 用万用表测量接线端子（14）和（15），电压为零。
③ 用万用表测量接线端子（16）和（17），为开路状态。
④ 用万用表测量接组端子（12）和（13）电压应跟随端子（1）和（2）输入电流4~20mA，d.c.信号变化，为1~5V.d.c.。
C、调节器输出信号“MV”和阀位反馈信号“VP”显示器的校验
① 当接线端子（1）和（2）输入4~20mA.d.c.信号时.“MV”显示器应从0~100%逐渐变亮：电流减小时，从100%~0%逐渐变暗。
② 当接线端子（3）和（4）输入4~20mA.d.c.信号时，“VP”显示器应从0~100%逐渐变亮；电流减小时，从100%~0逐渐变暗。
D、事件处理校验
操作器投入自动状态，将端子（5）和（6）短路，操作器应自动切换到手动状态，同时事件指示灯ALM1闪亮。测量输出端子（12）和（13），输出电压为零。
