图8-35表示一种
阀位控制器的工作原理。当
气动执行机构1接受信号而推杆运动时，带动阀位控制器的转臂2、转轴3、凸轮4运动，在凸轮上有位置可调的滑块，凸块转动到某一位置，滑块就会触及微动开并5，改变微动开关输出接点的位置，把电路断开或接通。如果在电路中，把控制器的接线板6和信号灯、报警器等电器元件连接在一起，就可以显示
调节阀的工作位置、极限位置，也能及时报警。如果与保护系统中的
电磁阀、继电器等元件配套使用，可以进行联锁保护，及时地开启或关闭
阀门。

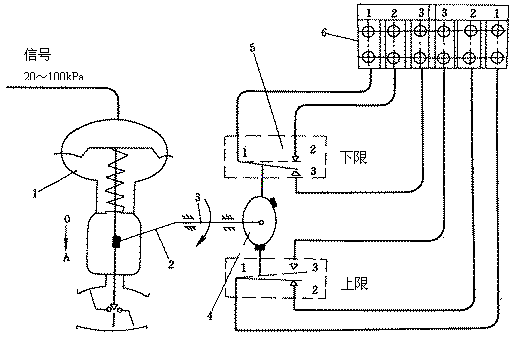

图8－35 阀位控制器动作原理
1－气动
执行机构；2－转臂；3－转轴；4－凸轮；5－微动开关；6－接线板
