浅议上装式球阀阀座结构的改进

发布时间:2011-03-07  点击数:3753
    目前,上装式球阀由于具有拆卸简单迅速、维修方便快捷等特点,被广泛应用于石油和天然气管线上。当调节阀在管线上出现故障需要修理时,不必从管线上拆卸阀门,只须拆掉中法兰螺栓和螺母,将阀盖和阀杆组合件一起从阀体中取下来,然后取出球体和阀座组合件。即可在线修理球体和阀座。这种维修节省了时间,将生产中的损失降到最低点。
一、结构改进

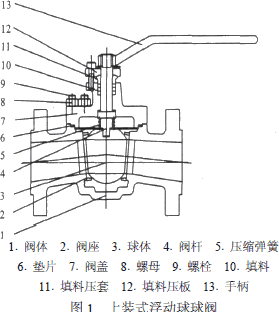

    上装式球阀分为浮动球球阀和固定球球阀。上装浮动式球阀(图1)公称尺寸≤DN200。其球体上施加一压缩弹簧,压缩弹簧的作用是在球体上施加预紧力,使阀座密封面在任何情况下都紧密接触,密封性能好。阀座与阀体接触面的楔角为10°,阀座能够自锁,在管路方向上,当阀座受到较大的压力时,阀座不会产生任何位移。故这种结构的阀门既有闸阀的特点又有球阀的优点。在维修检查中发现,阀体与阀座易出现泄漏,如果增加弹簧的预紧力,势必增加球阀的关闭力矩。为了不增加球阀的关闭力矩,在阀座密封面背面加一橡胶O形圈,解决了阀座密封面背面泄漏问题(图2)。


    上装式固定球球阀(图3)的缺点是弹簧预紧力不能调整和控制,而且装配时弹簧压缩量大,装配困难。为了解决这个问题,弹簧材料选用ANSI302代替304。ANSI302弹簧刚度好,其耐蚀性与304相近。另外,增加了弹簧座和调整螺母,在阀座外圆和弹簧座上分别车削螺纹,用调整螺母将弹

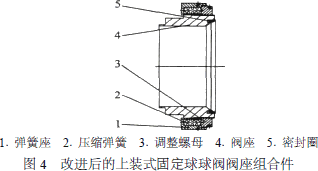

    簧压紧到弹簧座内,将阀座组合件装入阀体。由于安装球体之前弹簧已被压缩,所以安装球体很方便。当球体装配后,将调整螺母退出弹簧座,此时弹簧对球体预紧力较小。如果要增加预紧力,可用调整螺母进行调整(图4)。


二、结论
    改进后的上装式球阀维修方便、密封性能好、操作灵活,受到用户的欢迎。
