DVC6010数字式阀门定位器是EMERSON公司专门为直行程调节阀执行机构设计的新一代过程控制产品。它具有调校方便、容易维护、安全系数高、能自我诊断等优点，深得广大用户的喜爱，我公司生产装置上的调节阀也装配了此定位器。为了让更多的仪表维护人员会使用它，现将其校验方法总结如下。
一、375型现场通讯器与HART回路的联接
375型现场通讯器（简称375）能够与控制室、仪表现场或回路中的任何HART兼容设备进行通讯，DVC6010数字式阀门定位器是HART兼容设备。将375以及适当的连接器与仪表或负载阻抗并行连接，HART接线对极性不敏感。为保证375能够正常工作，至少有4mA电流和12VDC电压供给DVC6010，在回路中的阻抗不得小于250Ω。
375顶部有3个端口。其中2个为红色，1个为黑色。红色端口是各自协议的正极，黑色端口为2种协议的公共端。保护盖装置可确保任一时刻只有1对端口露出。端口的标记指明哪一对端口对应哪一种协议。
二、启动375型现场通讯器

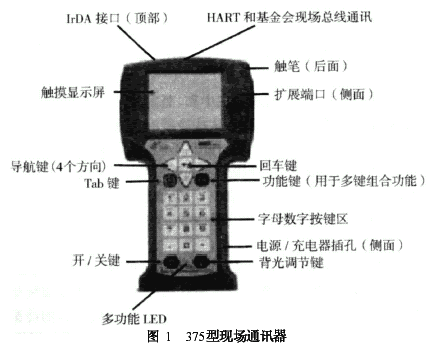

按住开/关键，直至多功能LED指示灯闪烁，表明装置已经上电（大约2 s）。开/关键的位置参见图1。
在启动期间，375将自动安装系统卡上的所有升级软件。完成后将显示375的主菜单：
（1）HART Application（启动HART应用）
（2）FOUNDATION FieldbusApplication（启动基金会现场总线应用程序）
（3）Setting（组态/查看设置）
（4）Listen for PC（进入PC控制方式）
（5）ScratchPad（启动ScratchPad应用程序）
三、关机
使用开/关键之前，必须返回到375的主菜单。当应用程序打开时，开/关键被禁用。如果要关闭375，可按住开/关键至其显示关闭（约3 s） 。
四、设定和校验
选择HART Application（启动HART应用）。如果375已联接在DVC6010上并已给DVC6010信号，这时375将直接进入Online（在线）菜单，否则将进入Field Communicator（现场通讯器）菜单：
（1）Offline （离线）
（2）Online （在线）
（3）Utility
在Field Communicator菜单中选择Online后，将进入Online菜单：
（1）Setup & Diag（设置和诊断）
（2）Analog In（模拟输入）
（3）Travel（行程）
（4）Valve SP（阀门设定点）
（5）Drive Sgl（驱动信号）
（6）Pressure（压力）
（7）Instrument Status（仪表状态）
选择Setup & Diag进入该菜单：
（1）Basic Setup（基本设置）
（2）Detailed Setup（详细设置）
（3）Disp lay（显示）
（4）Calibrate（校验）
（5）Stroke Valve（驱动阀门）
对于1台没有校验过的或是从另1台阀门上拆下装到这台阀门上的DVC6010，选择Basic Setup（基本设置）：
（1）Auto Setup（自动设置）
（2）Manual Setup（手动设置）
对375不太熟的用户可选择Auto Setup：
（1）Setup Wizard（设置向导）
（2）Relay Adjust（放大器调整）
（3）Auto Calib Travel（自动校验行程）
（4）Stabilize/Optimize（稳定/优化）
（5）Performance Tuner（特性整定）
注：为了设定和校验仪表，Instrument Mode（仪表模式）必须置于Out of Service（非投用状态）。在设定或校验完成后， Instrument Mode必须返回In Service（投用状态）。
对375不太熟的用户可选择Setup Wizard（设置向导），它将一步一步引导您完成阀门校验。选择Setup Wizard后，375会提示将Instrument Mode置于Out of Service，然后进入下列设置。
Max Supply Press（psi）（0）经减压阀后进入DVC6010的最大气源压力，后面括号中的数值是默认值。可以用数字键或者是程序中的软键盘输入，对657/667执行机构可以从铭牌上获得，最大不能超过35p si，按触摸屏右下角Enter键进入下一步。
Actuator Manufcturer（ Fisher Controls）输入定位器所安装的执行机构的制造商，默认为Fisher。从列表中选出正确的厂商，如果执行机构制造商未被列出，就选择Other（其他），按Enter键进入下一步。
Actuator Model（667）执行机构型号。括号中为默认值或上次输入值，正确的阀门型号可以从阀门铭牌上获得，按Enter进入下一步。
Is a Voume Booster or Quick Release Present?气路中是否使用了放大器或者快排阀? 根据实际情况选Yes或No，一般直接按Enter进入下一步。
AtMinimum Instrument Signal，Valve：Close（ATO2Rev Act）
在仪表信号最小时，阀门关闭，括号中为上次选定值。
Closes（ATO-Rev Act）关闭（气开-反作用）。
Opens （ATC-Dir Act）打开（气关-正作用）
Use factory defaults for setup?是否要为基本设置使用工厂的默认设置? 一般选Yes，按Enter进入下一步。
To continue Auto Setup，select Relay Adjust
继续自动设置选择是否进行放大器调整。直接按OK进入下一步。
Do you wish to run Relay Adjustment Calibration now?
是否要进行放大器调整? 若要进行放大器调整需拆掉定位器外壳，调整方向见图2。对657/667执行机构（即单作用）须确保调整圆盘紧靠在梁上，不需进行放大器调整，按OK进入下一步。
To finish setting up the valve，select Auto Calib Travel
完成阀门设定，选自动校验行程。
按OK进入下一步。
Do you wish to run Auto Travel Calib now? Select YES if initial setup。
提示是否进行自动行程校验，选Yes进入下一步。
WARNING! Calib will cause sudden changes in instrument output。
警告! 校验将引起仪表输出的突然改变。按OK进入下一步。

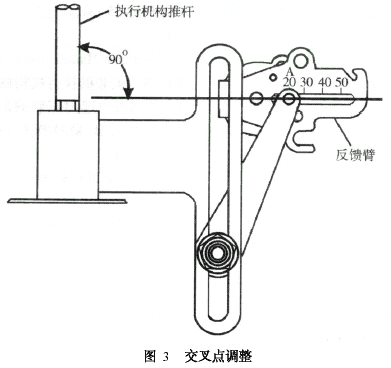

中间有一个交叉点调整，一般选用ANALOG9（模拟）方法来调整，375会提示你调整电流源，直到反馈臂与执行机构成90°（如图3所示），完成交叉点调整，按OK继续进行行程校验。
如无其他问题，定位器将顺利完成校验，375将提示把Instrument Mode返回In Service，整个校验完成。
