Solid2000软件在稳流阀设计中的应用实例

发布时间:2011-07-18  点击数:2455

    北京市北分仪器技术公司隶属于北京北分瑞利分析仪器(集团)有限责任公司(原北京第二光学仪器厂,是国内最大的光谱仪器研究、生产基地,也是集光、机、电、算一体化高新技术企业),主要从事分析仪器的研发、生产和销售。

一、产品介绍

    8321系列稳流阀是为气相色谱仪配套设计的,适用于气相色谱仪中需要稳定气体流量的地方,也可用于使用条件相同的类似场合。稳流阀是很有代表性的产品,它零部件总数不多,但是包含了许多常见的机加件的特征。其总体特点是外形简单,内腔比较复杂。如图一、图二。

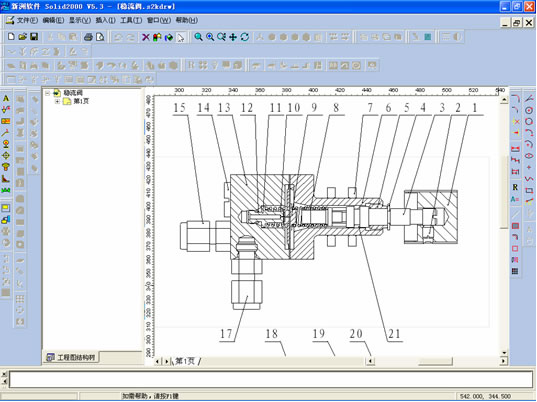

图一 总装剖视图

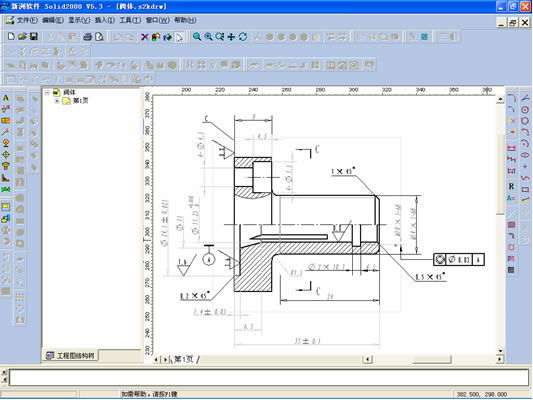

图二 阀体剖视图

二、新洲三维Solid2000在稳流阀设计上的应用

    稳流阀是我们用三维软件进行设计出图的第一个产品。开始我们担心可能在出图上会有很多麻烦,但是在使用后觉得新洲三维Solid2000上手很容易,操作起来也很简单,而且可以不用别的二维软件直接出图。

    在整个设计过程中有几个特点十分有用,在这里跟大家分享一下。

    1、内窥功能

    稳流阀内腔中有许多对称及不对称的孔,如果在以前的二维设计状态下,出零件图时容易搞错孔的方向位置,出装配图的时候也很容易发生错误,因为只能靠想象来确定各个零件的方向。

    在新洲三维Solid2000环境下就不同了,装配时直接就可以看到内部结构,出图直接投影即可,投影关系软件自动解决,这点让我们省事不少。

    稳流阀的装配基本上都是在其内腔进行的,外部阀体和阀座这两个结构件装好后才能安装内部零件,这样在装配时阀体阀座就会挡住我们的视线。对于这种情况,有一些三维软件采用的是线框显示法,线条多,难以区分;或者用剖切视图,需要作辅助平面,而且只能观察不能操作,还得退回到一般状态执行别的命令。新洲三维Solid2000为此提供了非常实用的内窥功能。

    拖动工作区上方工具条的按钮即可启动内窥功能,系统自动生成一个与设计者视角平行的平面,像CT扫描一样一层层将零件切开,剖切的深度由工具条的按钮位置确定,可以在任意位置停止。我们可以再通过旋转装配体找到最佳的截面,从而使装配过程中视线不会受阻。如图三。在内窥状态下,零部件可以进行任意操作,包括零件的特征造型、修改以及装配约束等。

    内窥功能是新洲三维Solid2000的一项专利技术,操作简单,使用方便,小功能,大作用。

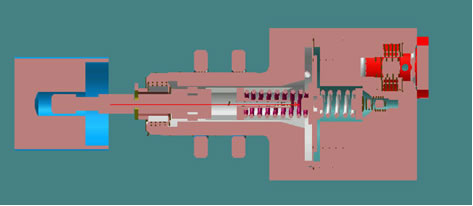

图三 内窥功能

    2、拼图打印

    工程图做完后,用新洲三维Solid2000出图也很快捷。

    点击工具菜单下的“拼图打印”,自定义纸张的大小,选中所有需要打印的图纸,系统自动将图纸按照最省纸的方案排列,如图四。为使显示清晰,拼图打印中仅用黑色的线框表示大小不同的图纸及布局,点击图纸后从右边的工程图预览下可以看到该图纸的内容。图纸的位置可以进行手工调整,然后可以一次打印出图。拼图方案还可以保存到文件,以便下次打印。

    之前我们用二维软件,可以把多张图纸拼到一起,但是在三维环境下,图纸只能一张张打印,浪费纸张浪费时间,而且操作者很容易产生混淆,哪些图打过哪些图没有打检查起来很不方便。智能拼图打印功能让我们从这些枯燥的重复性工作中解脱出来,而且连排版也无需亲自动手了。值得一提的是,我们绘图仪与设计部门不在一处,而绘图仪连接的计算机没有安装新洲三维Solid2000软件,这个拼图打印方案文件一样可以打出来。

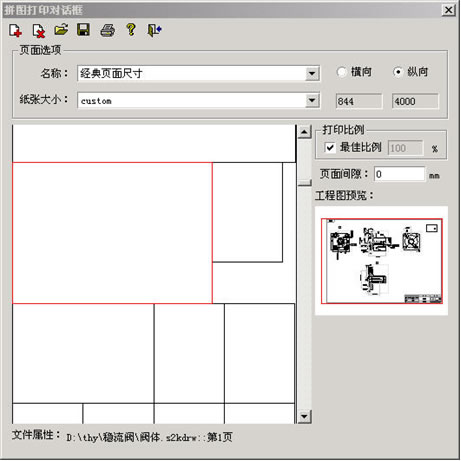

图四 拼图打印

    3、信息自动导入

    这次我们的产品明细表、包括图纸标题栏和明细表的内容都是从零部件信息自动导入的,节省了我们大量工作强度和时间,而且不容易出错。

    4、模型处理

    另外,我们还利用模型生成多种渲染效果、爆炸视图等,如图五,比起二维环境下出图后还要请专业人士出三维图,事半功倍。

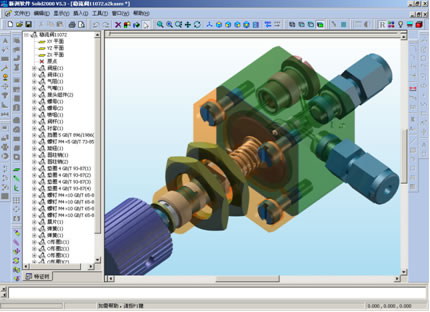

图五 渲染效果

三、新洲三维Solid2000软件应用感受

    利用新洲三维Solid2000进行稳流阀的设计,我们感到了三维设计软件的方便之处,该软件既能做三维设计又能出完全符合国标的标准化图纸,提高了设计质量,节省了从设计到出图的时间,大大降低了出错的机会,可以非常直观、形象的看到设计成果。而且新洲三维Solid2000是面向国内用户的三维软件,从标准件到工程图画法完全符合国标,使用起来很顺手,其采用的全中文界面,面向对象式的操作方式,还十分符合中国的广大工程设计人员的操作习惯,个性化定制服务为设计者提供了切实可行的工作便利。

    另外这些三维模型还可以为以后CAE、CAM、PDM、ERP等项目提供良好的数据源,为我们企业信息化打造一个基础平台。
