图8-28表示一种空气过滤器
减压阀的结构。从图中看出,它是以力平衡原理动作的,当来自空气压缩机的空气输入到过滤减压器的输入端后,进入过滤气室A,由于旋风盘5的作用使气流旋转并将空气中的水分分离出一部分,在壳体底部沉降下来。当气流经过过滤件4时,进行除水、除油、除尘,
调节阀空气得到净化后输出。
当调节手轮按逆时针方向拧到不动的时候,过滤减压器没有输出压力,气路被
球阀3所切断。如果按顺时针转动手轮,则活动弹簧座把给定弹簧1往下压,弹簧力通过膜片2把球阀打开,使气流经过球阀而流到输出管路。在此同时,气压通过反馈小孔进入反馈气室B,压力作用在膜片上将产生一个向上的力,此力如果与给定弹簧所产生的力相等时,过滤减压器达到力平衡,输出压力就稳定下来。如果
阀门给定弹簧的作用力越大,输出压力就越高。所以,调节手轮就可以调节给定值。

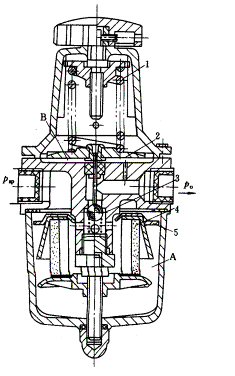

图8-28 空气过滤减压器结构原理图 图8-29 空气
安全阀1-给定弹簧;2-膜片;3-球阀; 1-给定弹簧;2-膜片组件;
4-过虑件;5-旋风盘;A、B-气室 3-阀芯;4-阀座
