用水作为介质的流量试验系统是如何构成的?

发布时间:2010-02-24  点击数:3429
   图10—14表示一个用水进行试验的装置。被试验的调节阀的每个测定点的信号压力由定值器6设定,从压力表7中显示,由千分表8读出行程值。水源来自水塔13。阀门前后的压差由压力调节器22给定,可通过调节阀18进行分流调节。电秒表24可以计时,并在规定时间内读出量筒27上的水容积,经过计算即能得到流量值。此装置用玻璃管温度计测量温度,在计算各种有关数据之后,可计算出固有流量特性及额定流量系数

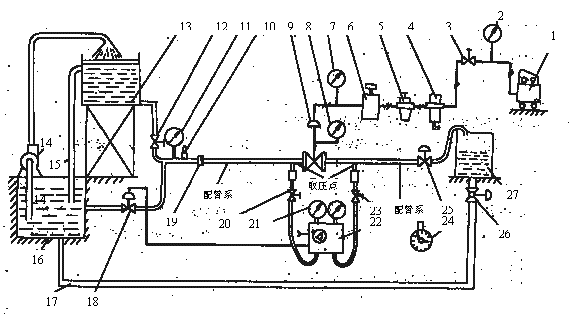

               图10-14  流量试验装置及原理图
1-空气压缩机;2,7,11,21—压力表;3,12,20,23-截止阀;4-过滤器;5-减压阀
6-气动定值器;8-千分表(百分表);9-被试调节阀;10-玻璃管温度计;13-水塔;
14-深井水泵;15-溢流管;16-水池;17-回水管;18-分流V型球阀;19-蜗轮流量计;
22-压力调节器;24-电秒表;25-调压V型球阀;26-放水阀;27-量筒
