调节阀控制系统的原理及软硬件设计

发布时间:2011-01-21  点击数:4175
    目前,调节阀大多采用通用的气动或电动驱动方式,驱动机构复杂、功率消耗大、自动控制困难。随着大型成套设备的发展,系统参数提高、管道内输送的流量增加,对调节调节阀的控制提出了新的要求。本文介绍的新型调节阀门因采用独特的节流管伺服调控和自能源驱动措施,改变了普通阀门的驱动方式。因此可用简单、小型的控制机构替代应用在调节阀上的复杂大型的阀门驱动装置。
一、系统的组成及工作原理
    控制系统是基于89C51为中心的单片机控制系统。在本系统中,利用单片机的串行通讯接口,实现了单片机和计算机的通讯。通过这样的设计处理,使得本调节阀能方便地实现智能和远程控制。
    控制系统既要符合现场工艺要求,工作可靠,操作方便,又要有较小的成本支出。由于新型调节阀自身的低驱动力矩和良好的密封性能,选用了MCS-51单片机为中央控制器,增加必要的扩展,形成控制系统(图1)。

    系统工作时,首先由传感器检测出阀杆的当前位置即位移值,经A/D转换后,将数字量送入单片机中,单片机再经过转换后实时把当前位移值显示出来。这时,可以根据显示结果而输入控制量,然后单片机依据输入值而做出相应的反应。阀杆的位移值到达上限值或下限值时,则报警并使指示灯亮,此时,手动操作员应调整位移量而使阀门的开口度达到正常的工作状态,单片机依据该位移量的大小发出控制指令,控制其相应的执行机构,从而完成阀门开口度的调整。
二、硬件设计
    1、执行电机
    执行电机是控制系统的重要元件之一,对其性能有严格的要求。①提供足够的力矩和功率,使负载达到要求的运动性能。②能快速起动和停止,保证系统的快速运动。③有较宽的调速范围。④电机的功率消耗小,体积小,质量轻。经过分析比较,选用步进电动机作为执行机构。步进电动机是将一种数字式脉冲信号转换为机械角位移(线位移)的机电元件。它的机械位移与输入的数字脉冲信号有严格的对应关系,即一个脉冲信号可使步进电动机前进一步。作为近代数字控制系统的最佳选择,它是一种比较理想的执行元件。
    根据系统负载和步距角等要求,选择75BF003步进电动机(表1)。


   2、主机芯片及接口
    主机芯片为MCS-51系列的8751芯片,两片74LS373用作地址锁存,一片2864A用作程序存储器EEPROM,一片74LS138译码器产生三位数码管的位驱动信号,A/D转换器用0809芯片,一片74LS02芯片产生ADC0809的读、写片选信号,一片7414产生ADC0809转换结束的中断信号。
    在设计通讯接口时,采用EIARS-232C标准接口,选用MAX232实现串行口通讯,以实现TTL电平和232电平之间的转换(图2)。


    3、数据采集系统
    系统中的传感器选用线位移传感器,它可以把位置信号转换成电流信号求得阀杆的位移量。数据采集电路由ADC0809、74LS02、74LS373和8751的P0口构成,它能同时采集八路模拟信号,而本系统只使用两路。在这里是将ADC0809作为一个外部扩展的并行I/O口,直接由8751的P2.0和WR脉冲进行启动,因而其端口地址为7FF8H,模拟量输入通道选择端A、B、C分别与8751的P0.0、P0.1及P0.2直接相连,CLK由8751的ALE提供。
    4、LED动态显示电路设计
    由于本系统属于多位LED显示,为了简化硬件电路,将所有位的段选线相应地并联在一起,由一个或两个8位I/O控制,形成段选线的多路复用。而各位的共阳极或共阴极分别由相应的I/O口控制,实现各位的分时选通。其中段选线占用一个8位I/O口,而位选线占用一个3位I/O口(图3)。

三、控制系统软件

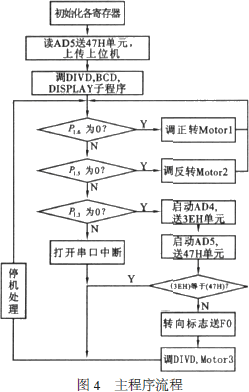

    控制系统是以单片机为中心的控制系统,单片机结合一定的外围电路完成系统数据采集、输出控制信号、串行通讯以及实时显示等功能,它是一个完整的智能控制元件。图4为主程序流程。


    由步进电动机的工作原理可知,步进电动机是在一定顺序的电脉冲控制下运转的。在本系统中,三相步进电动机的通电方式为三相六拍通电方式。步进电动机要正常运转,必须正确地区性分配各相控制脉冲,使各相绕组按规定的顺序轮流通电。在本系统中采用软件方式控制脉冲的分配。因为用软件完成控制脉冲的分配具有灵活、方便、适应性广和减少硬件使用量的特点。在系统中,用P1.3、P1.5和P1.6三位分别输出控制脉冲,根据P1.3、P 1.5和P1.6口输出控制信号的状态,即可实现对步进电动机的正反转控制。
四、结论
    针对一种新型调节阀设计的以89C51单片机为中心的控制系统,具有体积小,质量轻,成本低和噪声弱的特点。远程控制方便,整个系统采用闭环控制,在需要时也可以实现开环控制,利用一个位移传感器实时检测出阀杆的当前位置,从而反馈给单片机以指导控制程序发出正确的控制指令。特别是本系统使用脉冲控制(PWM),这样可以达到较好的控制精度并且提高了系统的抗干扰能力。对于步进电动机在高频工作、瞬间开启和瞬间关闭时,可能会产生失步和超调,给控制系统造成误差的问题,可以采用变速控制来消除,从而进一步提高控制精度。

    参考资料
    李华,孙晓明。MCS251系列单片机实用接口技术(M)。北京:北京航空航天大学出版社,1993。
    曹承志。微型计算机控制新技术(M)。北京:机械工业出版社,2001。
    刘宝廷,程树康。步进电动机及其驱动控制系统(M)。黑龙江:哈尔滨工业大学出版社,1997。
