浅议双偏心软密封防火蝶阀的结构设计及技术要点

发布时间:2011-02-15  点击数:3324
    三偏心蝶阀因其结构长度短、寿命长、重量轻、造价低等特点被广泛应用于石油、化工、船舶及电力等行业,是目前蝶阀在市场上应用的主流产品。国内生产双偏心蝶阀的厂家很多,主要以软密封(橡胶或PTFE)和金属硬密封为主,软密封密封性能较好,但对于易燃、易爆介质的泄漏具有较大的安全隐患。硬密封能适用于较恶劣的工况,但密封性能相对较差,对于密封要求较高的场合难以满足。随着人们对环境保护及生命财产的意识提高,软密封防火蝶阀已得到越来越多的应用,特别石化行业有大量的市场需求,目前主要依靠进口调节阀其价格相对较高,因此开发软密封防火蝶阀代替进口产品具有很好市场前景。
一、结构特点

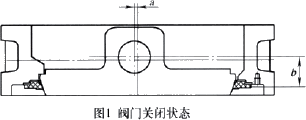

    双偏心即径向偏心a(阀杆轴线与蝶板形心偏离)和轴向偏心b(阀杆轴线与密封面的偏离),如图1所示。


        偏心距b保证蝶板与阀座密封面在360°的连续密封,偏心距a使得蝶板开启一定角度后与阀座分离,降低了密封面之间的摩擦,提高了阀门的使用寿命。
    对于软密封阀座,PTFE材料具有塑料之王的美称,其优良的耐腐蚀和自润滑性能,广泛用于各类软密封阀座,因此防火结构的软密封阀座材料选用PTFE,金属阀座材料选用不锈钢,密封结构如图2所示。


    该结构密封副采用金属-软密封/金属,采用唇缘式密封结构,可以补偿由于温度及压力的变化引起的变形,保证密封的可靠性,软密封和金属双重密封,火灾前主要靠PTFE阀座密封,满足气泡级零泄漏要求,当火灾发生时,软密封阀座被烧掉,金属密封圈与蝶板紧密接触,使得阀门仍能保持密封在规定的标准范围之内,消除了火灾后的安全隐患,也可用于介质工况相对关键或恶劣的场合。
二、设计要点
    1. 压缩量
    压缩量的合理选择对其密封性能及扭矩有很大的影响,该结构采用金属和PTFE双重密封。对于PTFE阀座的压缩量与常规的软密封结构相同,与密封结构有很大的关系,唇缘式结构由于其有自密封功能,其计算比压满足低压密封即可,高压时通过介质作用力使蝶板与阀座的紧密接触,保证密封的可靠性,这样可以有效降低密封面的摩擦力矩,没有自密封功能的结构,要有足够的压缩量来保证高压时的必须比压,因此需要根据结构的不同和口径的大小选择合理的压缩量,对于大口径和压力较高等级,需要考虑PTFE的压缩永久变形。金属防火阀座为第二道密封,需要设计较小的弹性变形,密封副为线接触,压缩量过大将导致扭矩明显加大,容易引起密封面划伤,因此结构上考虑高温补偿及自密封功能,通过严格的工艺流程,保证密封副的相对位置精度和密封面的表面精度。
    2. 偏心
    偏心距a和b的选择对双偏心蝶阀的性能有很大的影响,偏心距a越大蝶板与阀座开启过程越容易分离,而偏心距b则相反,越小越容易分离,已有很多论文资料进行过分析,这里不再详细论述。由于受阀杆直径和密封面的影响,偏心距b的最小值比较容易确定,而偏心距a对阀门的力矩影响较大,a值过大将导致驱动力矩过大,阀杆扭转力不足以及蝶板的变形等负面因素增加,偏心a必须谨慎选择。偏心距a引起的静压力不平衡力矩计算如下:

    设蝶板密封面平均直径为D,阀杆径向偏心a,作偏心线沿中心线对称的辅助线(虚线表示),则:阴影部分面积为2,作用在蝶板上的压强用p表示,则阴影部分产生的力矩为:2aDpa
    阴影部分两边对称部分的面积相等,设转距为X,则其沿阀杆轴线的转动力矩分别为:
    阴影左边部分:(πD2/2-Da)pX
    阴影右边部分:(πD2/2-Da)p(X+2a)
    由偏心a引起的不平衡力矩为:(πD2/2-Da)p(X+2a)+2aDpa-(πD2/2-Da)pX=πD2ap/4
    由密封面、轴承等引起的摩擦力矩很多资料都已有分析,本文不再论述。
    3.标准
    设计标准API609,ASMEB16.34。
    检验试验标准API598。
    防火试验标准:API607第四版,BS6755第二部分。
三、技术难点
    双偏心软密封防火蝶阀在设计上主要是结构的合理性,压缩量、偏心等参数的选择,以及对蝶板、阀座和阀杆相关零件之间的配合间隙的设计非常的重要,另外在开发过程中工艺技术也是一个很大的难关,如何控制主要零件如防火阀座的加工精度、形位公差,阀体、蝶板阀杆孔的同轴度等要做好充分的准备。
四、结论
    双偏心软密封防火蝶阀的开发成功,将部分替代国外进口阀门,大幅度降低用户的采购成本,具有广阔的市场应用前景。

    参考资料
    杨源泉.阀门设计手册[M]。北京:机械工业出版社,2000。
    成大先.机械设计手册[M]。北京:化学工业出版社,2002。
